概述


本指南介绍如何将 Barbieri SpectroLFPqb 分光仪与 neoStampa Delta Calibration Wizard 结合使用。Calibration Wizard 的完整流程描述请参见 Calibration Wizard 知识库


此设备在 neoStampa 中不支持使用色标图表或颜色替换工具进行单点测量。


完全支持需要 neoStampa 10.0.5 或更高版本。



驱动安装

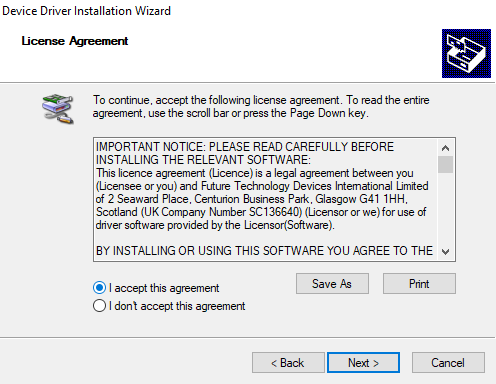

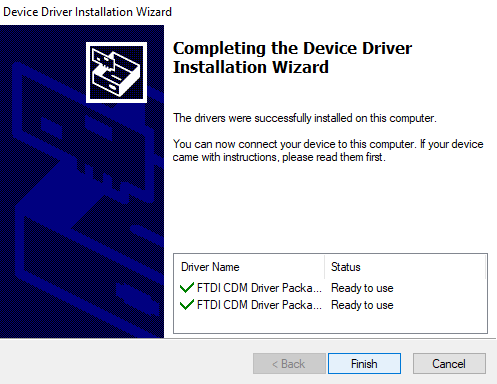

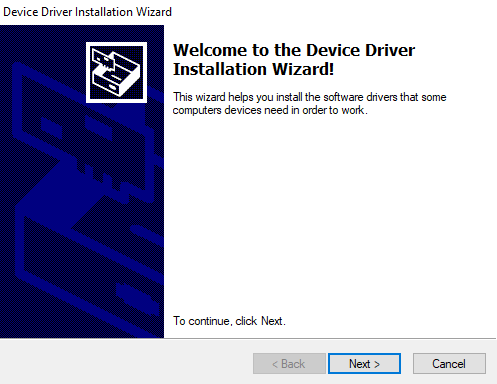

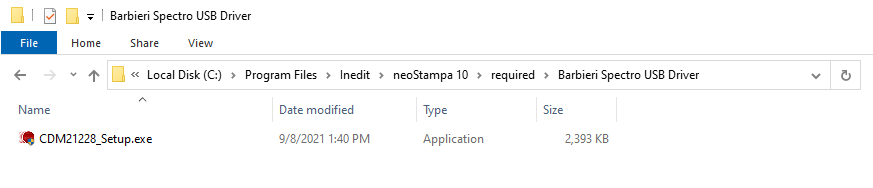

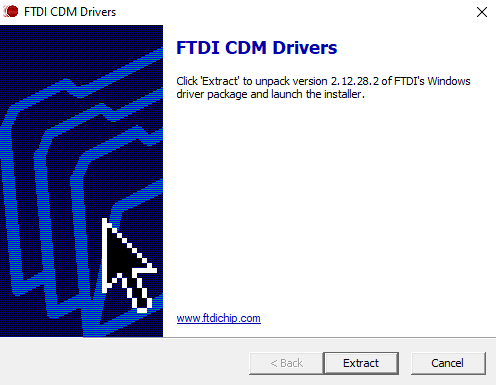

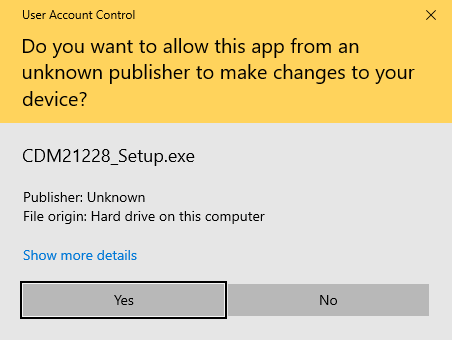

驱动安装需要运行位于以下目录中的可执行文件:C:\Program Files\Inedit\neoStampa 10\required\Barbieri Spectro USB Driver。运行它以打开驱动安装向导。








设备配置

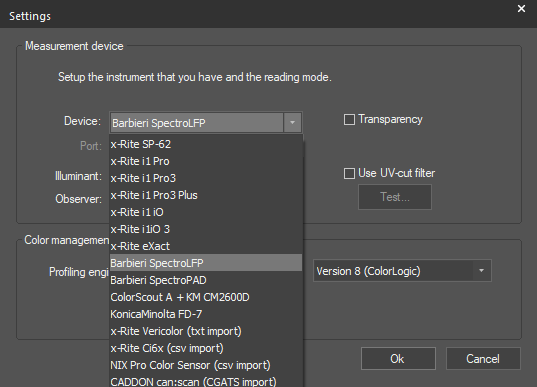

打开 Calibration Wizard,点击应用程序界面底部的“配置”按钮,然后从“设备”列表中选择 Barbieri SpectroLFP。



检查背光样品的透明度。


与其他分光仪不同,SpectroLFP 的 UV 截止滤光片无法在“设置”对话框中直接测试,因为它需要在设备界面上选择 M2 测量模式来启用。



性能

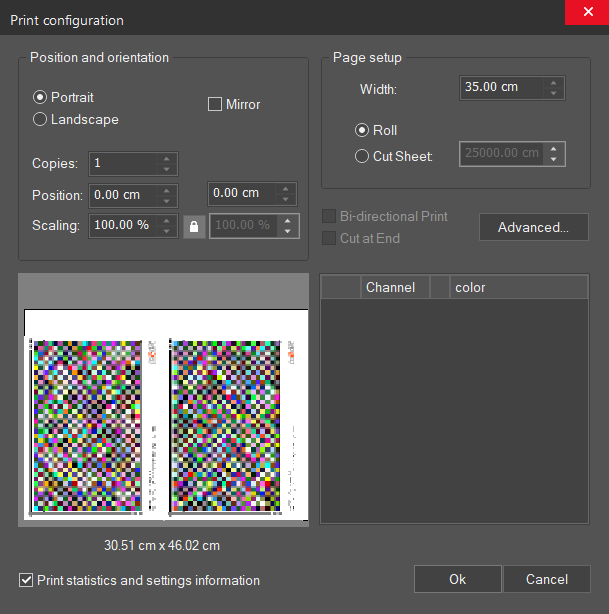

打印目标参考色时,Barbieri 格式会被自动选择。

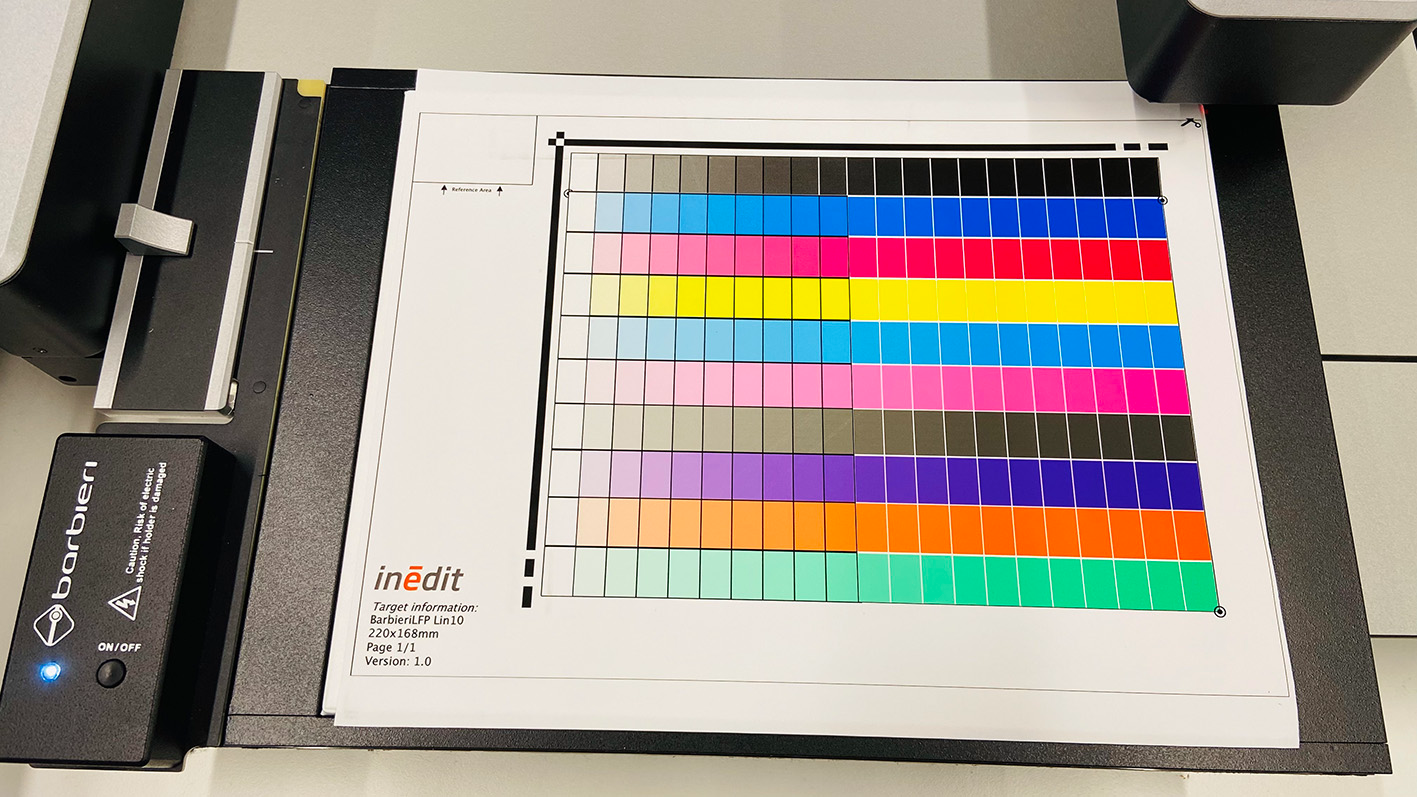

将参考图放在样品架上,然后按 ON/OFF 按钮开启静电吸附功能。这将增加样品与支架之间的额外附着力。



定位与参数


打开 Calibration Wizard 的“测量”面板并开始测量时,首先会要求您设置目标参考色定位和测量参数。


该设备支持三种定位模式:相机、线条和手动,相机模式为默认模式。如果设备在使用任一自动模式定位参考图失败,它将尝试下一种模式。请注意,对于线性化参考图的测量,自动相机模式将被禁用,默认模式将是自动线条.


至于参数,这些取决于样品的打印和介质特性,可能需要设置不同于默认值的参数组合。

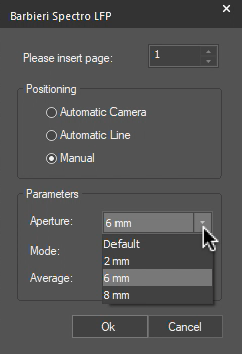

- 孔径(Aperture)定义镜头孔径以获得更好的色彩捕捉效果。色彩分析目标参考色(profiling target)的色块(patch)大小与镜头孔径密切相关,孔径越大,色块(patch)也应越大。根据所需的孔径选择合适的目标参考色(target)。

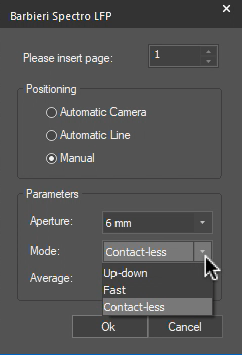

- 模式(Mode)定义测量时分光仪的移动高度和方式。上下移动(Up-down)是最精确的模式,尽管也是最慢的模式。

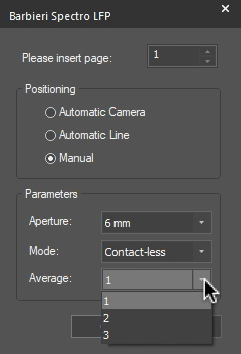

- 平均测量次数(Average):根据所需的精度,定义每个色块(swatch)测量的读数次数。


点击“确定”(Ok)后,将开始进行此类测量。



色彩分析目标参考色

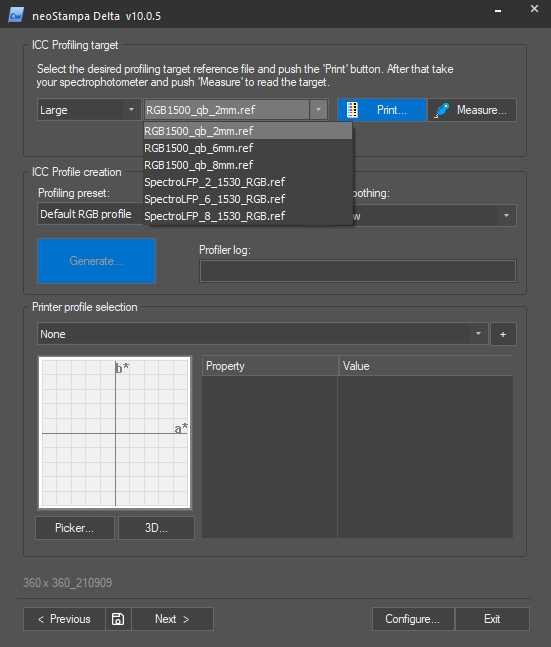

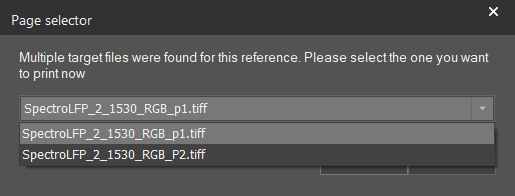

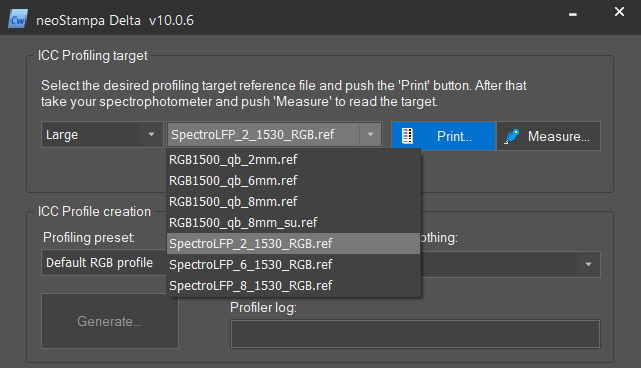

与线性化参考图一样,用于色彩分析的目标参考色也自动采用 Barbieri 格式。根据在配置中设置的设备镜头孔径选择一个。那些在开头或结尾显示“RGB”的目标参考色之间的区别如下:前者作为单个打印输出加载,而后者可能需要根据其大小选择页面进行打印。
