概述

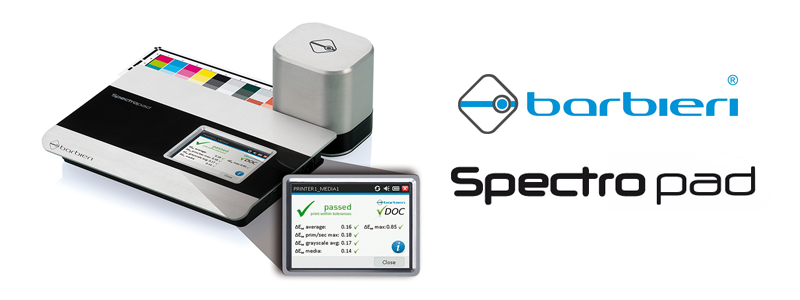

本指南介绍如何将 Barbieri SpectroPad 便携式分光仪与 neoStampa Calibration Wizard 结合使用。Calibration Wizard 的完整流程描述请参见.
设备配置
驱动连接
当 SpectroPAD 连接到计算机并开机时，将自动安装。如果您在驱动自动安装过程中遇到问题，请按照以下说明操作。

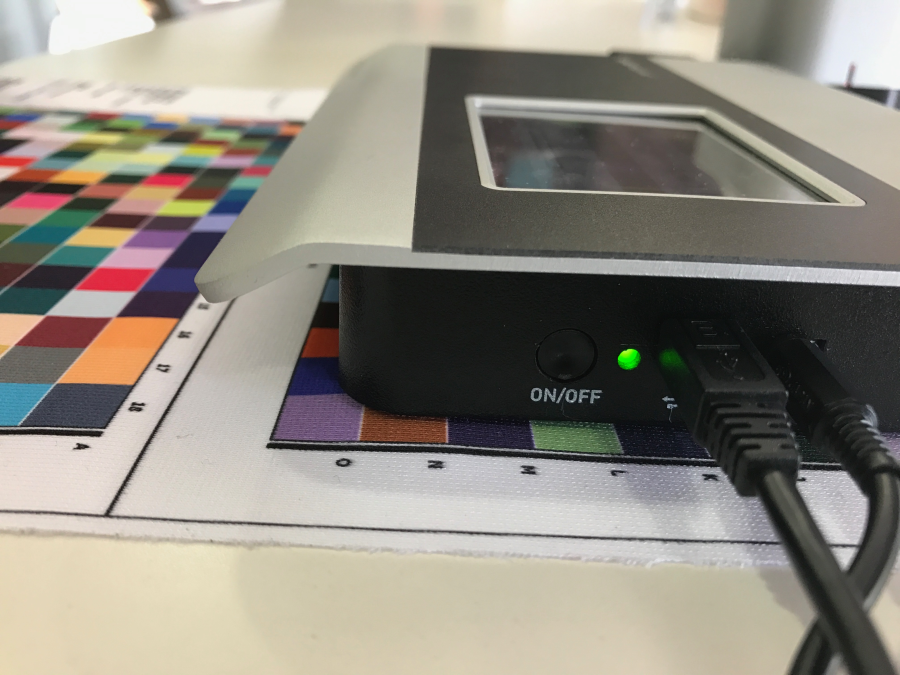

使用随附的 USB 数据线将 Spectropad 连接到计算机，并开启 Spectropad。

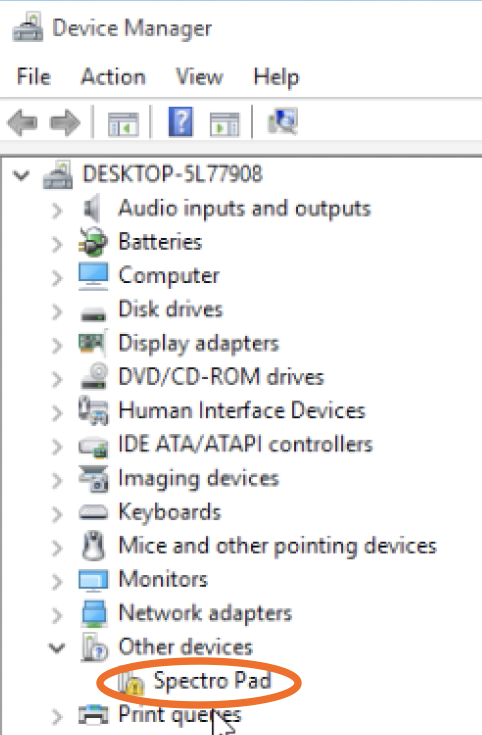

打开控制面板 | 设备管理器。在列表中，打开“其他设备”并选择 SpectroPad。

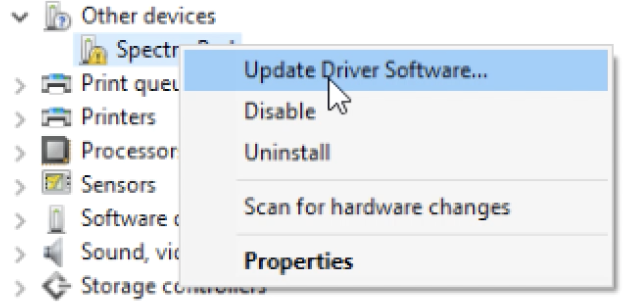

右键单击并选择“更新驱动程序软件”（Update Driver Software...）

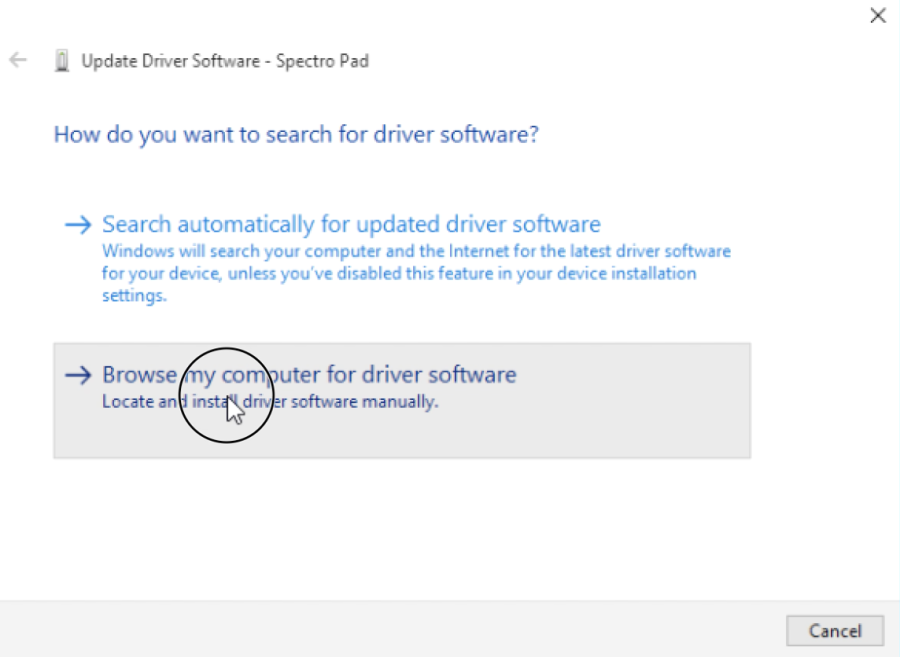

在新窗口中，选择“浏览计算机以查找驱动程序软件”以定位驱动。

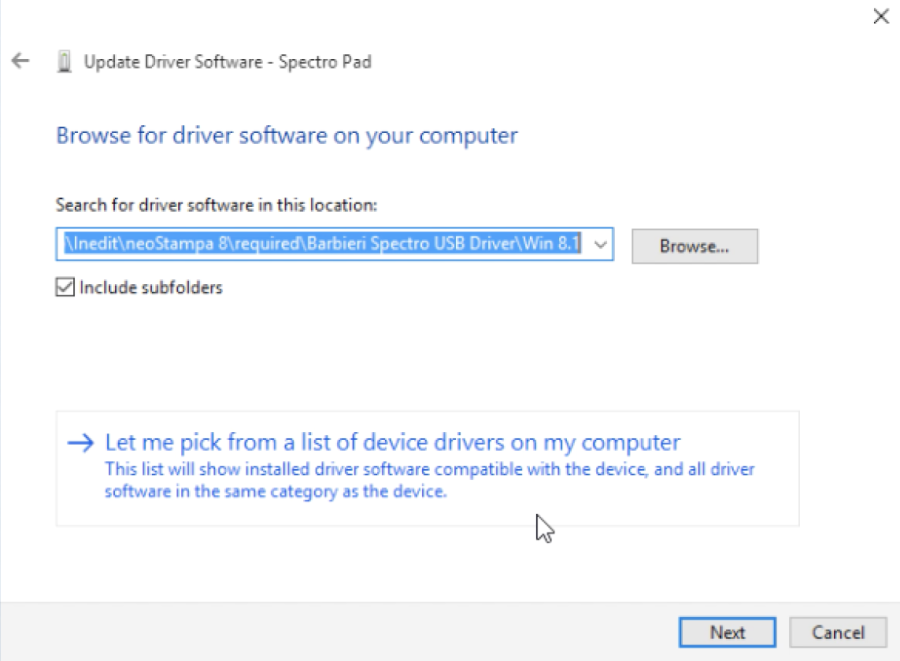

浏览并选择 C:\Program Files\Inedit\neoStampa 10\required\Barbieri Spectro USB Driver\WIN-VERSION。点击“下一步”继续。

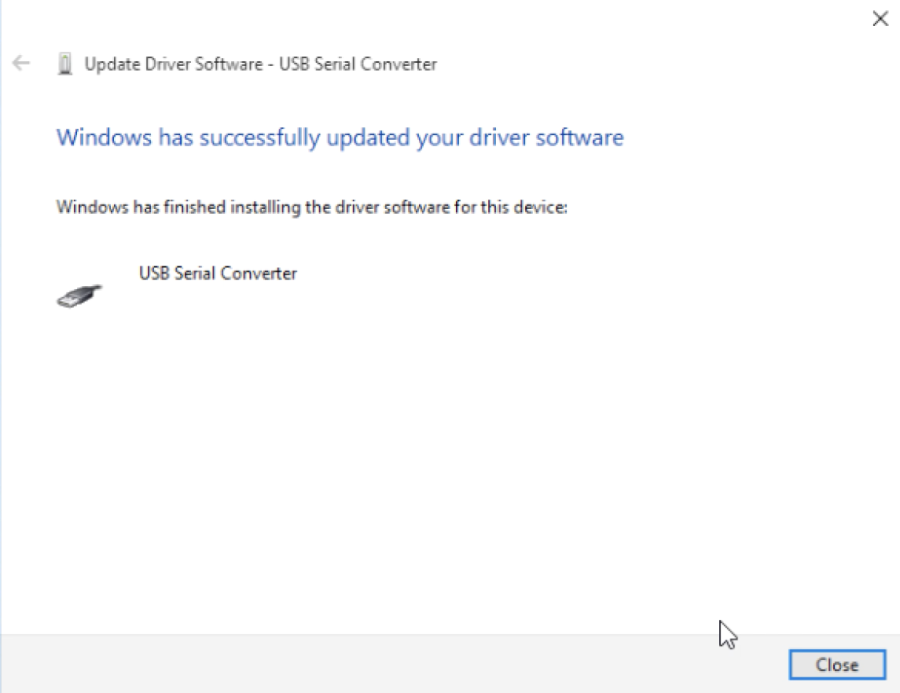

驱动安装开始，完成后点击“关闭”（Close）。
在 Calibration Wizard 中配置

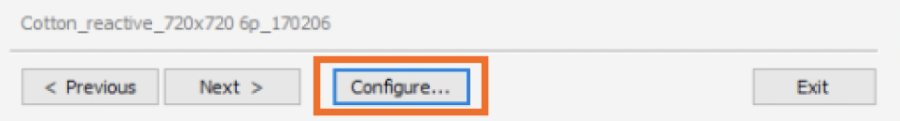

启动 Calibration Wizard。从窗口底部打开“配置”（Configuration…）。

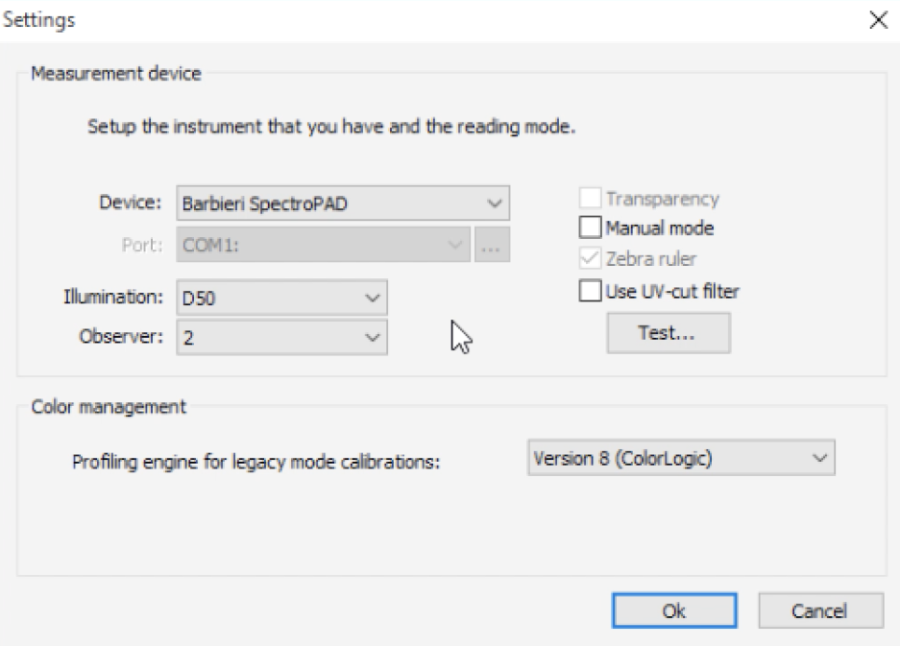

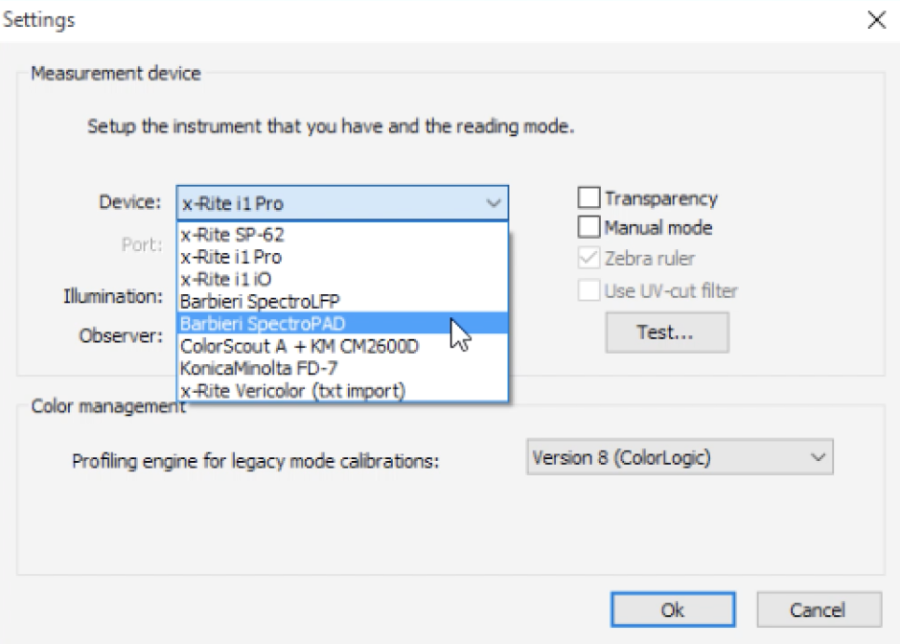

从列表中选择 Barbieri 设备。
选择照明体（D65 或 D50）和观测角度（2° 或 10°）。
UV 滤光片（UV-Filter）
如果需要在扫描模式下使用 UV 滤光片，请从“配置”窗口中启用该选项。

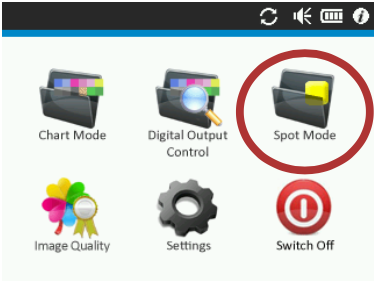

如果需要在单点模式下使用 UV 滤光片，您需要从设备上选择该选项。从显示屏打开“单点模式”并选择“照明体 M2 (排除 UV)”选项。
性能
像往常一样开始校准，直到需要测量打印的单墨量消减参考图、线性化参考图和打印机色彩分析目标参考色。
单墨量消减/线性化参考图测量
按照 Calibration Wizard 手册要求打印参考图.

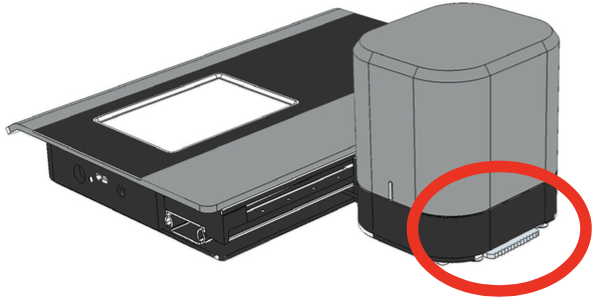

将设备放置在打印的参考图上方。为了获得精确的测量数据，设备在使用前必须进行校准。测量头配备了一个开关，允许手动插入白板参考。每次打印新参考图后都需要进行校准。
当操作此开关时，仪器将自动检测并通知您正在进行校准。校准完成后松开开关。

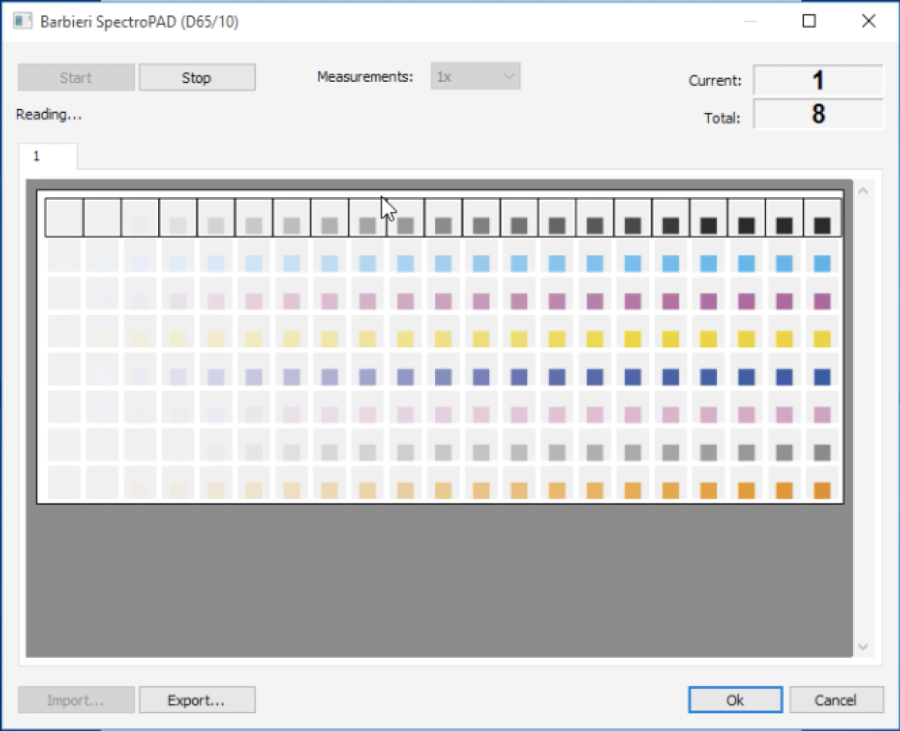

按“测量...” 按钮读取参考图。这将打开测量对话框，设备已准备好进行测量。

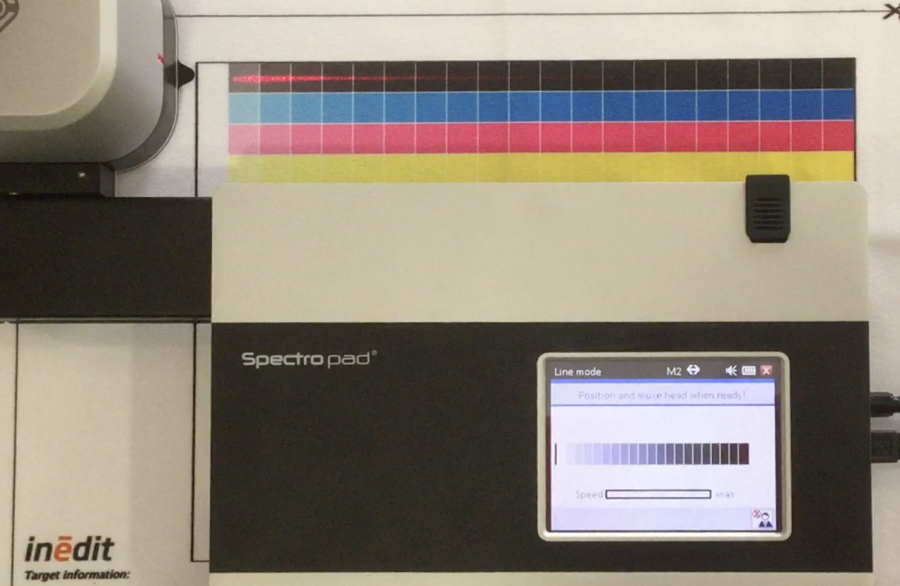

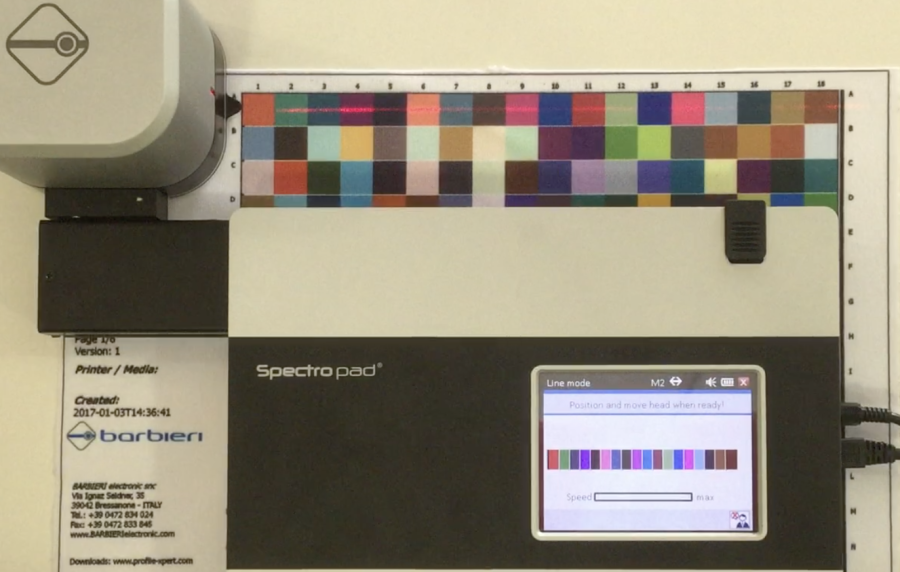

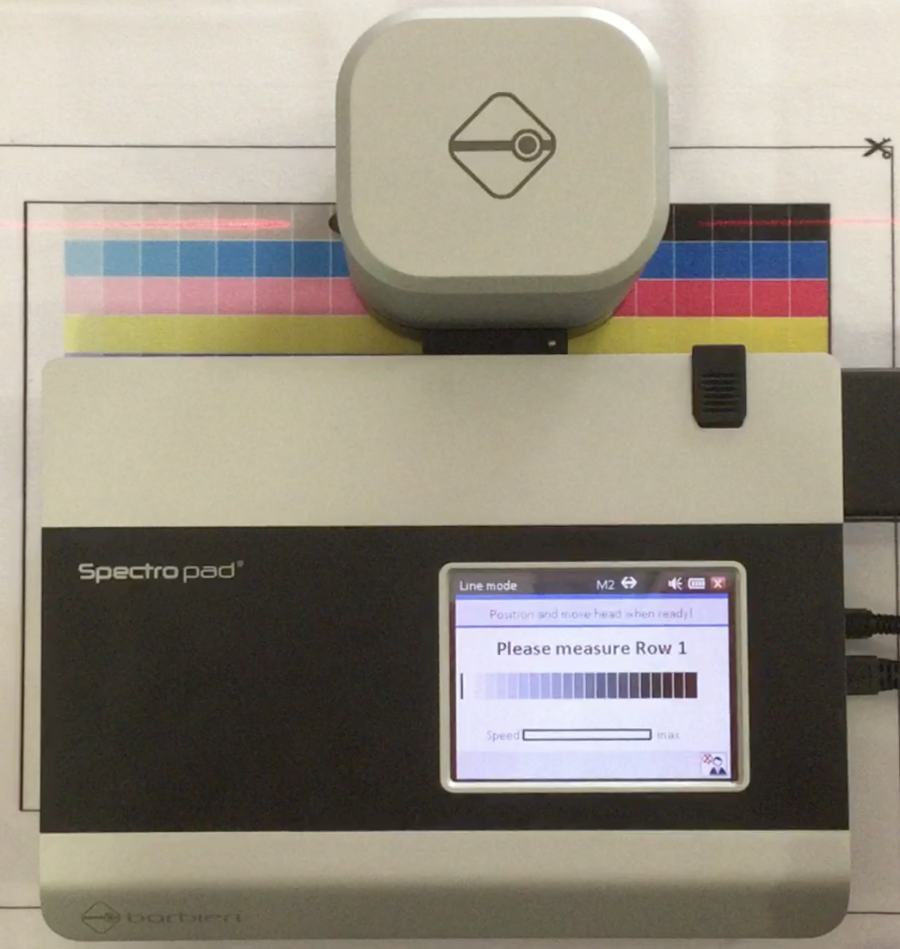

将设备居中放置在打印的参考图上。通过使两道激光束居中，将仪器定位在参考图底部线条的中心。
完成后，保持设备位置，并将测量头移动到参考图行的起始位置。

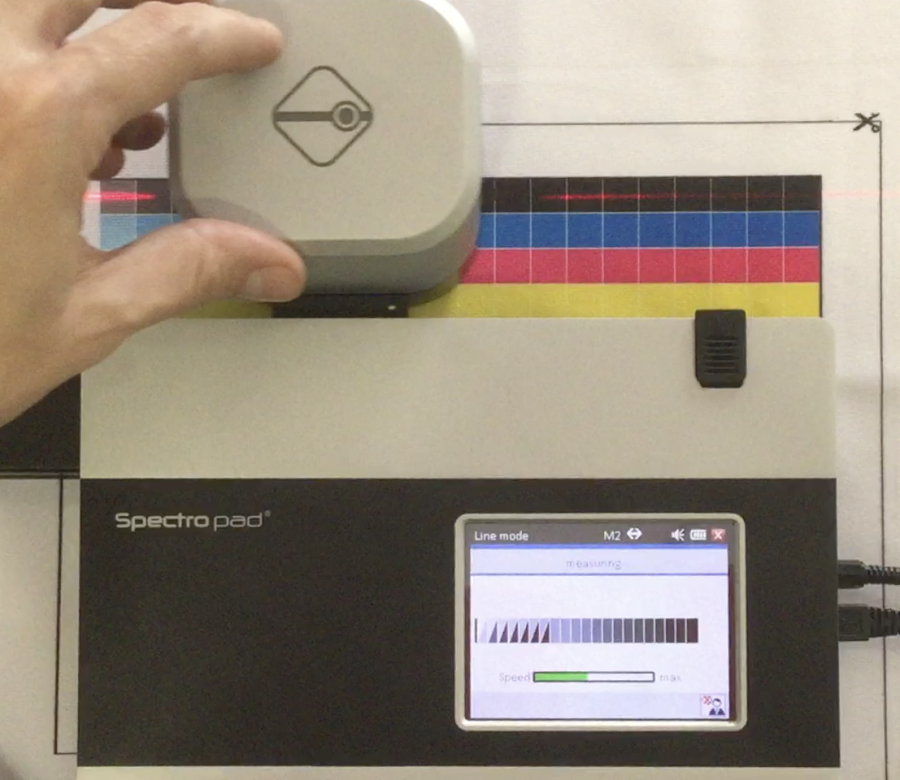

开始测量。设备支持双向测量。线条可以从左到右或从右到左方向测量。

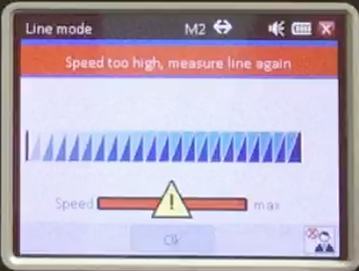

设备将识别当前位置以及何时到达线条末端。确保在测量期间速度指示器处于绿色范围，这将允许进行最精确的测量。如果您的测量速度过快，设备会提示消息。按“确定”并重复测量同一行。

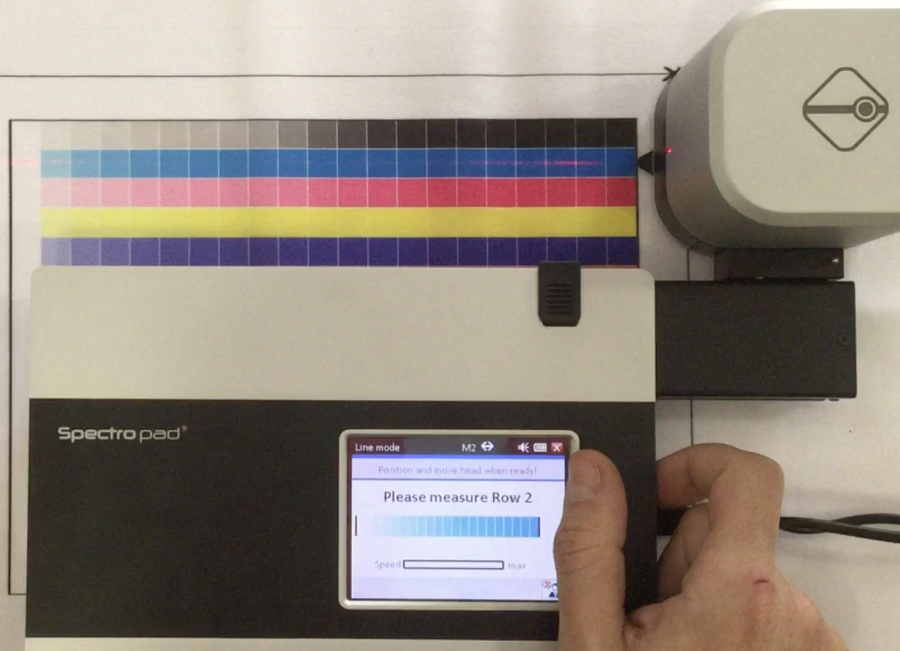

测量完第一行后，将设备移动到下一行并继续测量，直到您测量完参考图中的所有行。

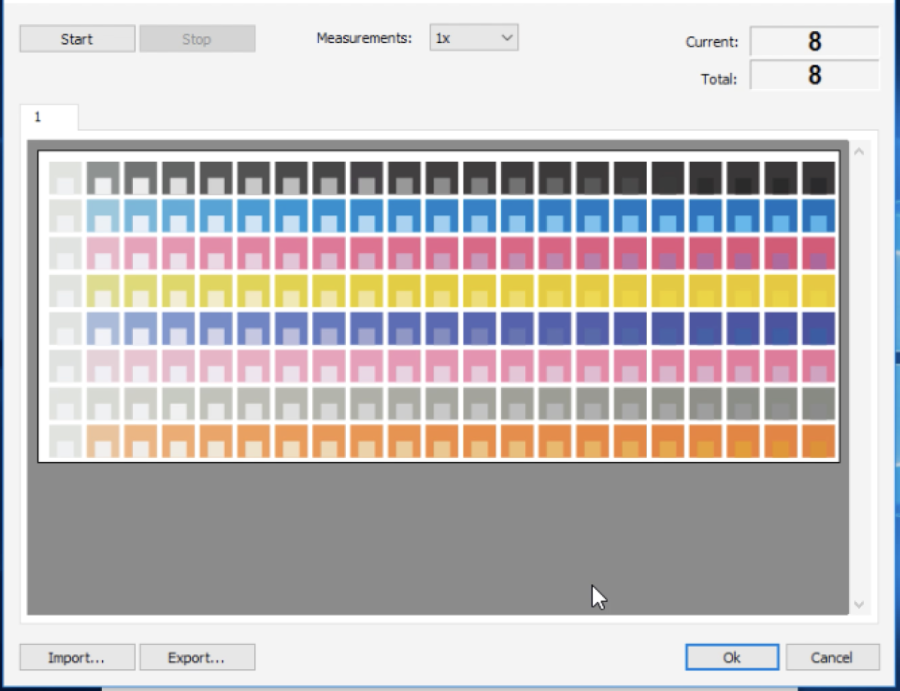

同时，在 Calibration Wizard 中，每测量完一行，该行即被标记为完成。完成后，点击测量对话框中的“确定”（OK），并继续校准，直到您到达打印的色彩分析工具目标参考色.
色彩分析工具目标参考色测量
按照 Calibration Wizard 手册要求打印参考图。再次按照上述描述重复设备校准。

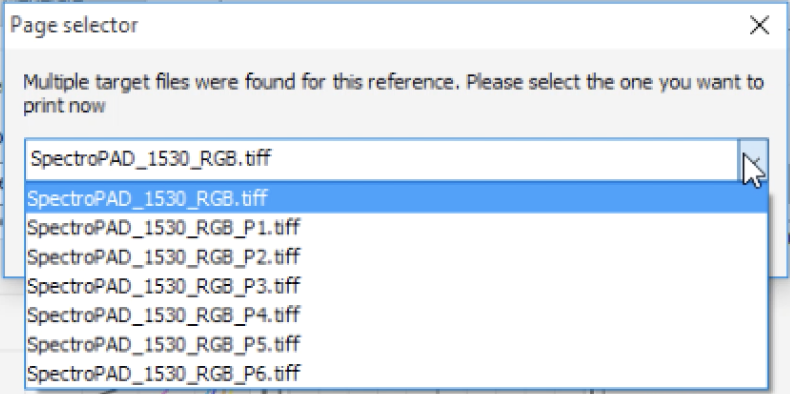

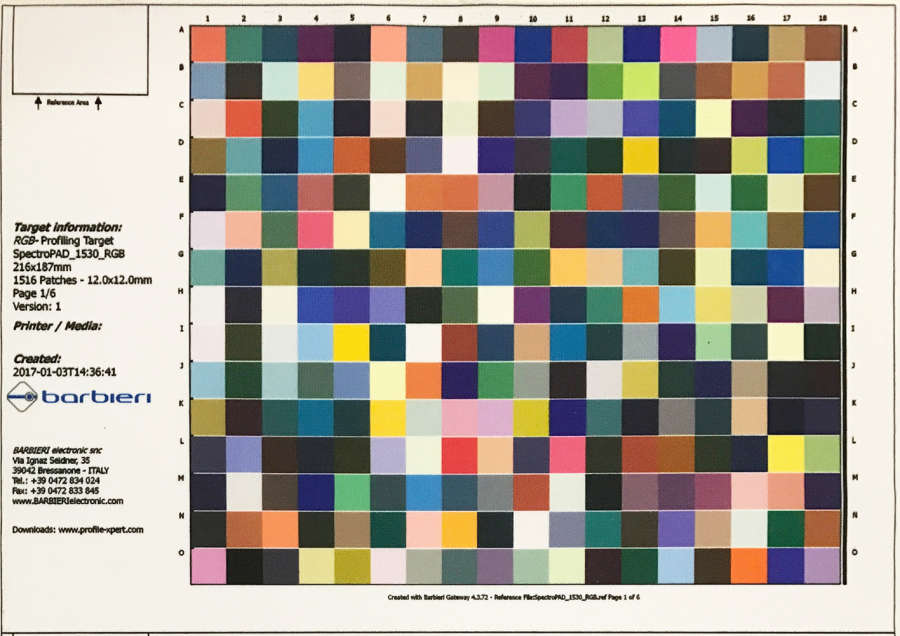

使用包含 1530 个色块的大目标参考色，包含 6 页目标参考色.

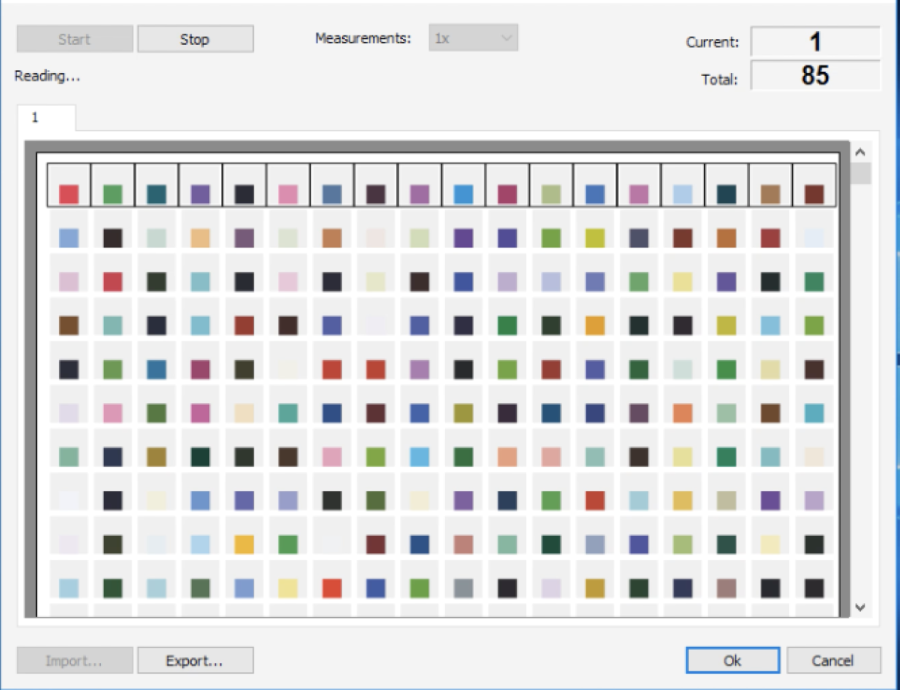

按“测量...”按钮读取参考图。这将打开测量对话框，设备已准备好进行测量。
记住在开始测量前，按照上述描述校准设备。

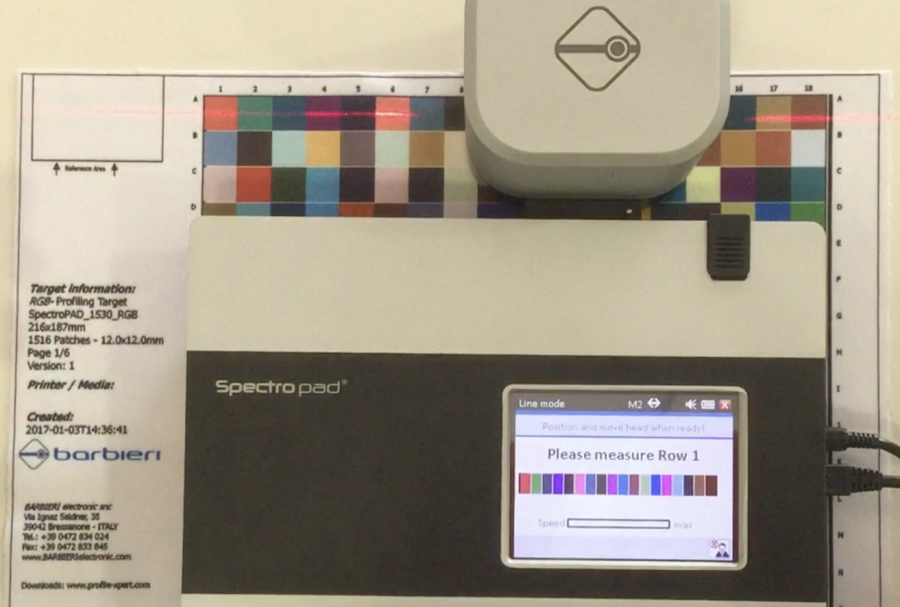

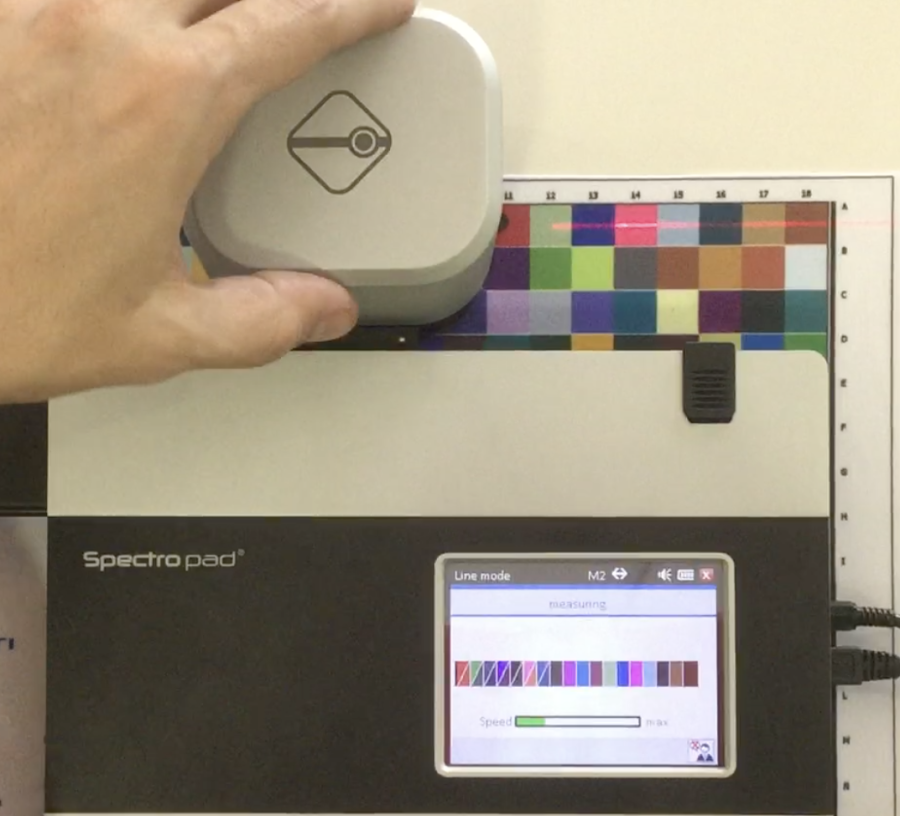

将设备居中放置在打印的参考图上。通过使两道激光束居中，将仪器定位在参考图底部线条的中心。
完成后，保持设备位置，并将测量头移动到参考图行的起始位置。
开始测量。设备支持双向测量。线条可以从左到右或从右到左方向测量。

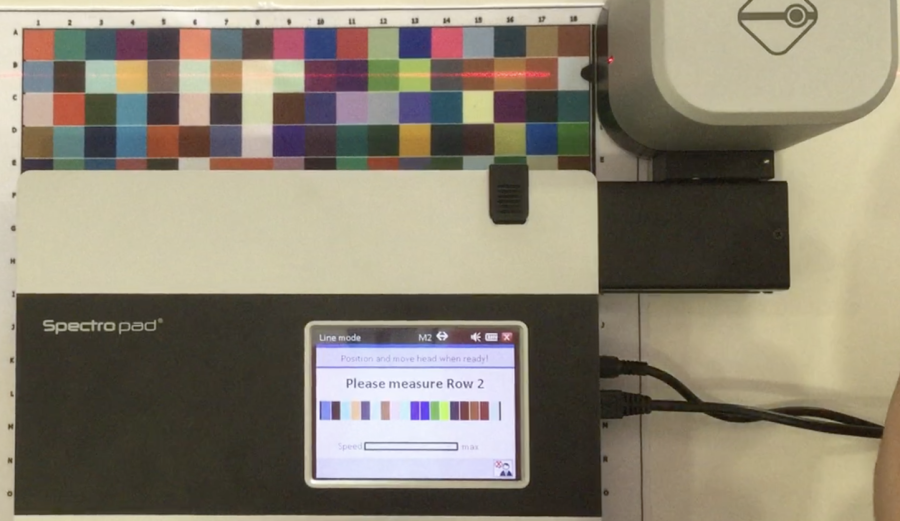

测量完第一行后，将设备移动到下一行并继续测量，直到您测量完参考图中的所有行。

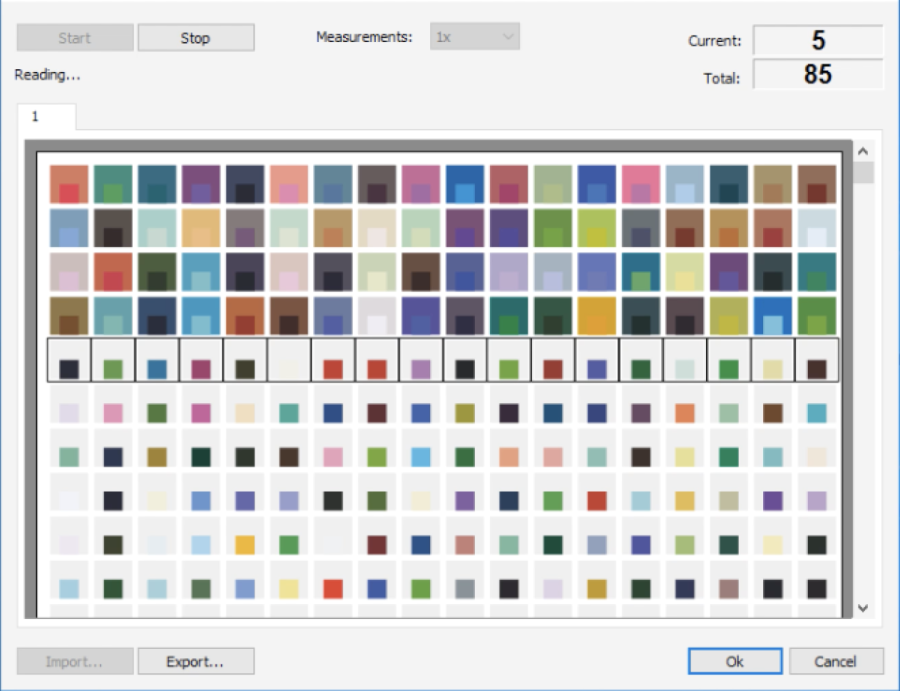

同时，在 Calibration Wizard 中，每测量完一行，该行即被标记为完成。完成后，点击测量对话框中的“确定”（OK）并完成校准。
