Barbieri Spectro LFP 校色仪校准 打印

修改于: 星期二, 29 七月, 2025 在 12:44 PM



本指南介绍如何将 Barbieri Spectro LFP 分光仪与 neoStampa 校准向导结合使用。完整的校准向导流程描述在 校准向导知识库中。


目录


设备配置


驱动连接

当 Barbieri Spectro LFP 连接到计算机并开机时,其驱动将自动安装。如果自动安装驱动遇到问题,请按照以下说明操作。

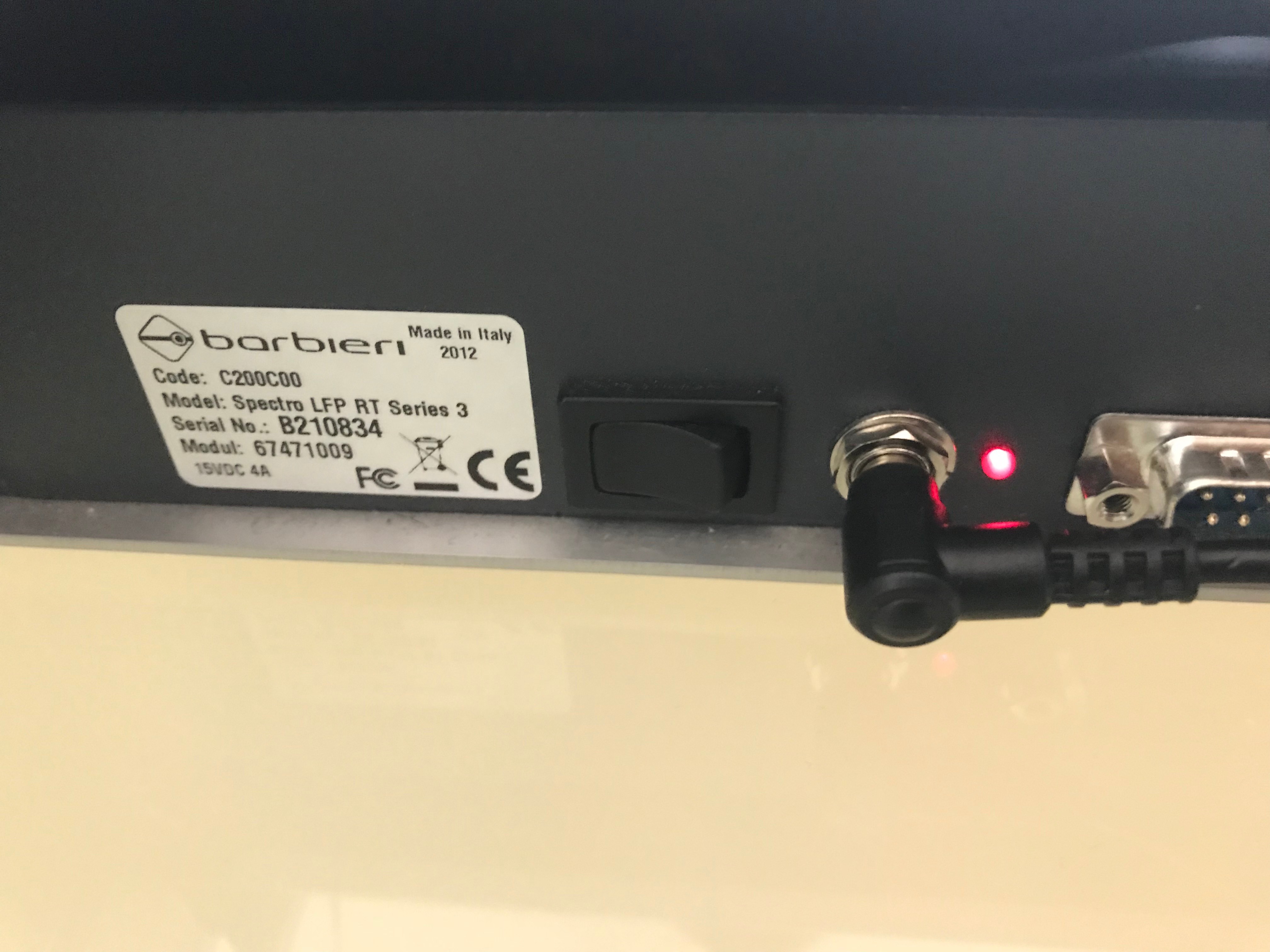

使用随附的 USB 线缆将 Spectro LFP 连接到计算机,并开启设备。


打开 控制面板 | 设备管理器。在列表中,打开 其他设备 并选择 Barbieri Spectro USB Driver


右键单击并选择 更新驱动程序软件...


在新窗口中,选择 浏览计算机以查找驱动程序软件 来定位驱动。浏览并选择 C:\Program Files\Inedit\necStampa 10\required\Barbieri Spectro USB Driver\WIN-VERSION。点击 下一步 继续。驱动安装开始,完成后点击 关闭



在校准向导中配置

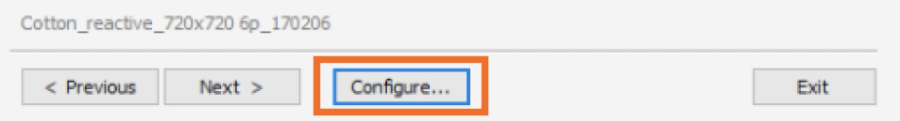

启动 校准向导。从窗口底部打开。

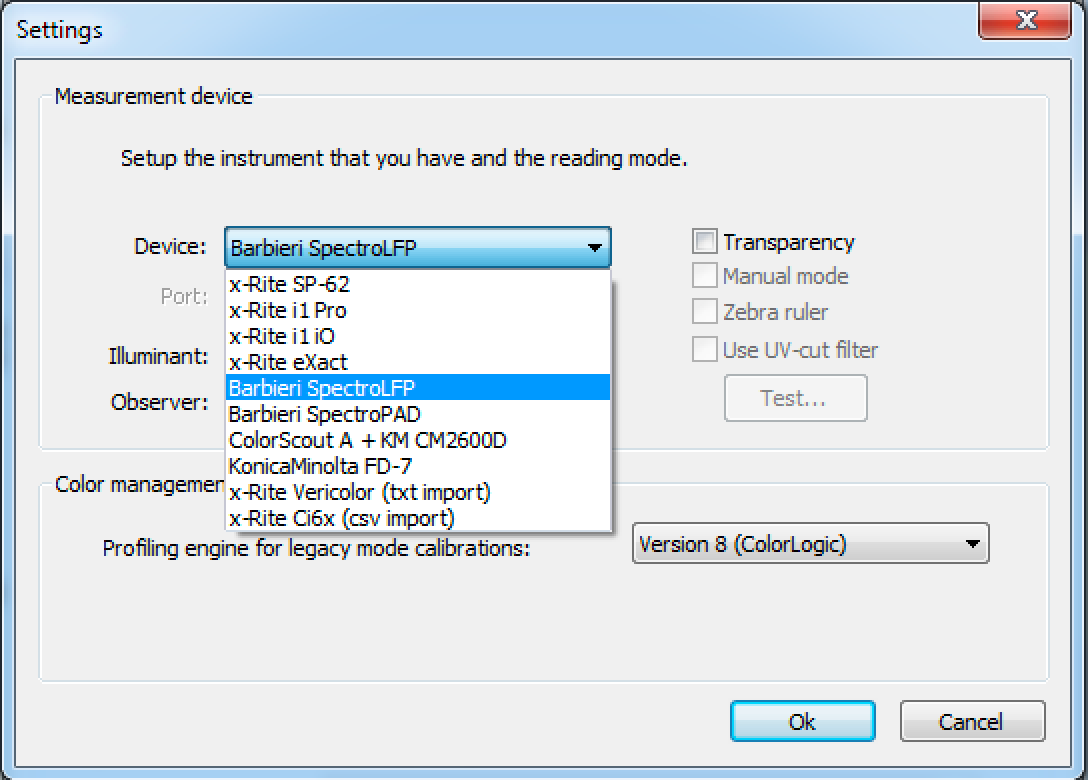

从列表中选择 Barbieri 设备。

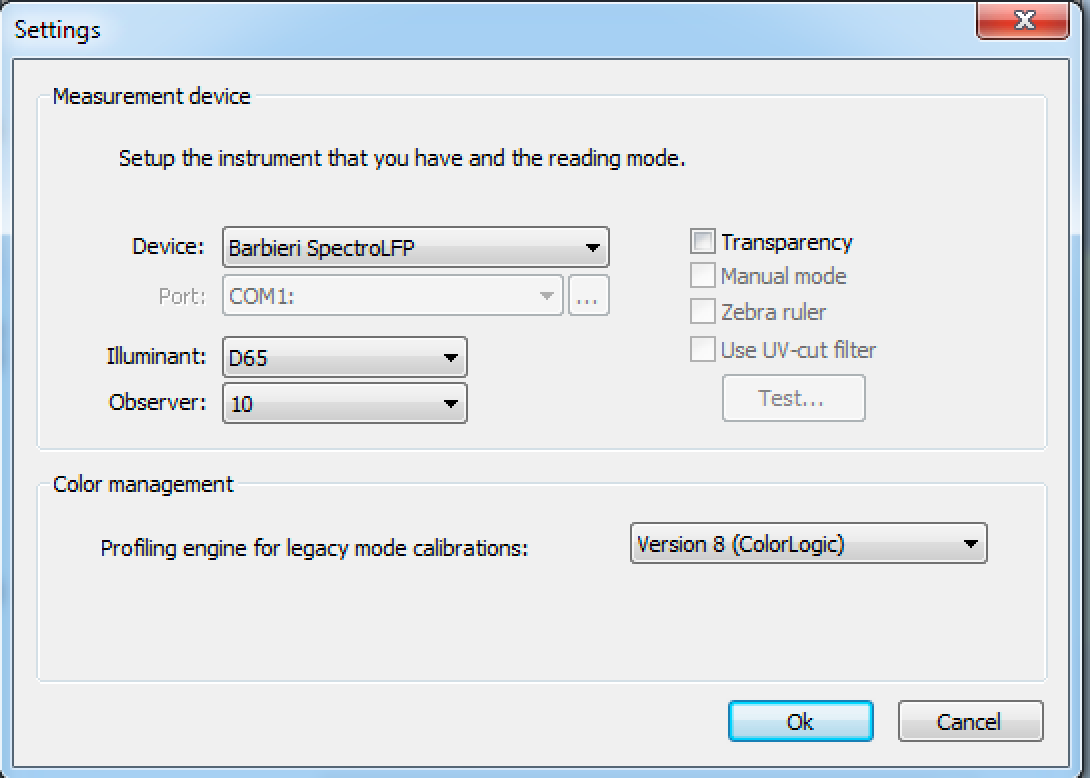

选择 光源 (D65 或 D50) 和 观测角度 (2° 或 10°)。默认是 D65, 2°。




操作


按常规启动校准流程,直到需要测量打印出的 单色墨量消减图表线性化图表打印机色彩分析目标色表 的步骤。


单色墨量消减/线性化图表测量

按照校准向导手册的要求打印图表。

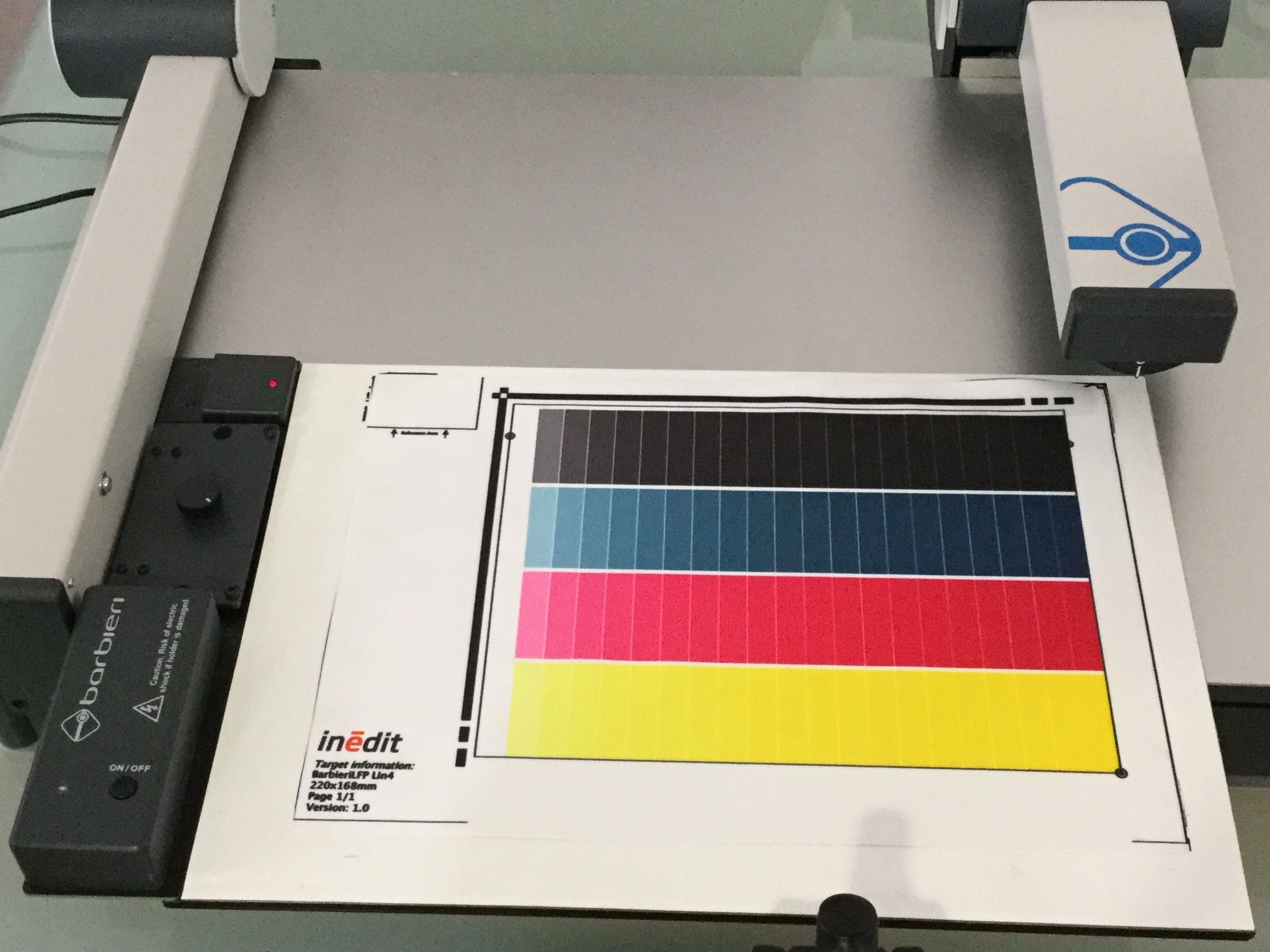

将打印好的图表放在目标支架上。为了获得准确的测量结果,设备在使用前必须进行校准。测量头配有一个开关,允许手动插入白参考板。每次测量新的打印图表时都需要进行校准。

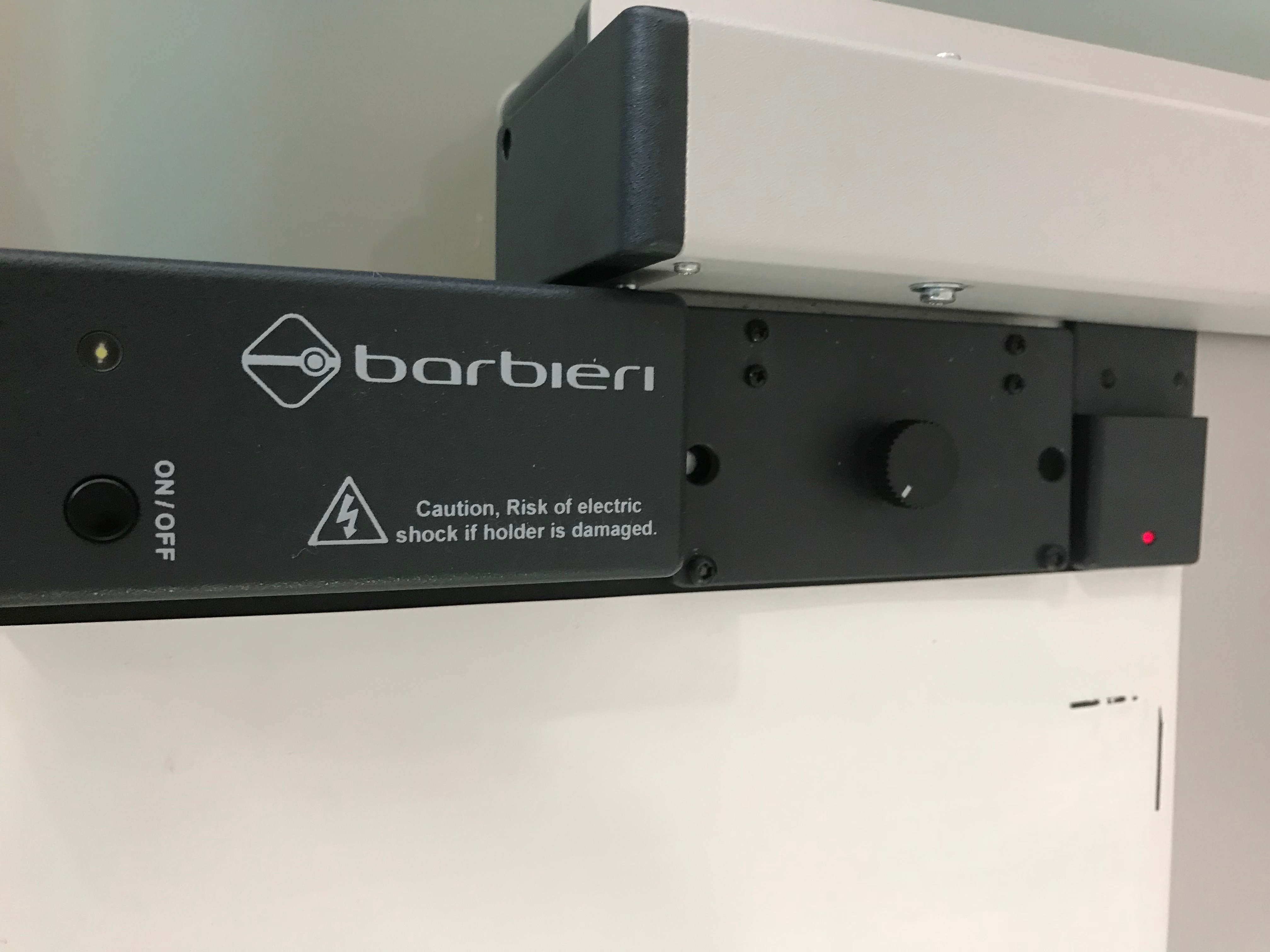

要将面料固定在支架上,按下 ON 按钮开启静电吸附功能,直到指示灯闪烁白色。


按下 测量... 按钮读取图表。这将打开测量对话框并连接到设备。

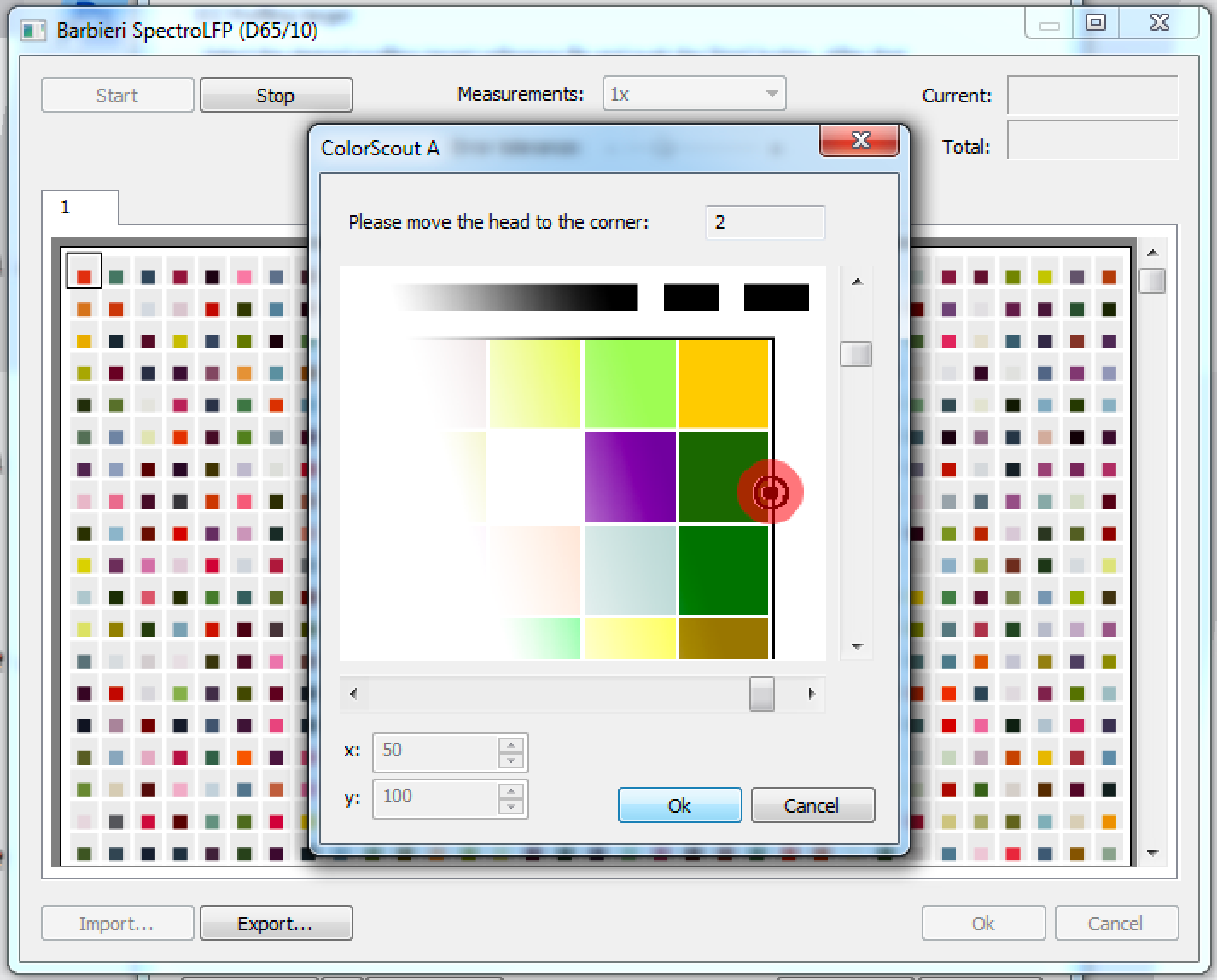

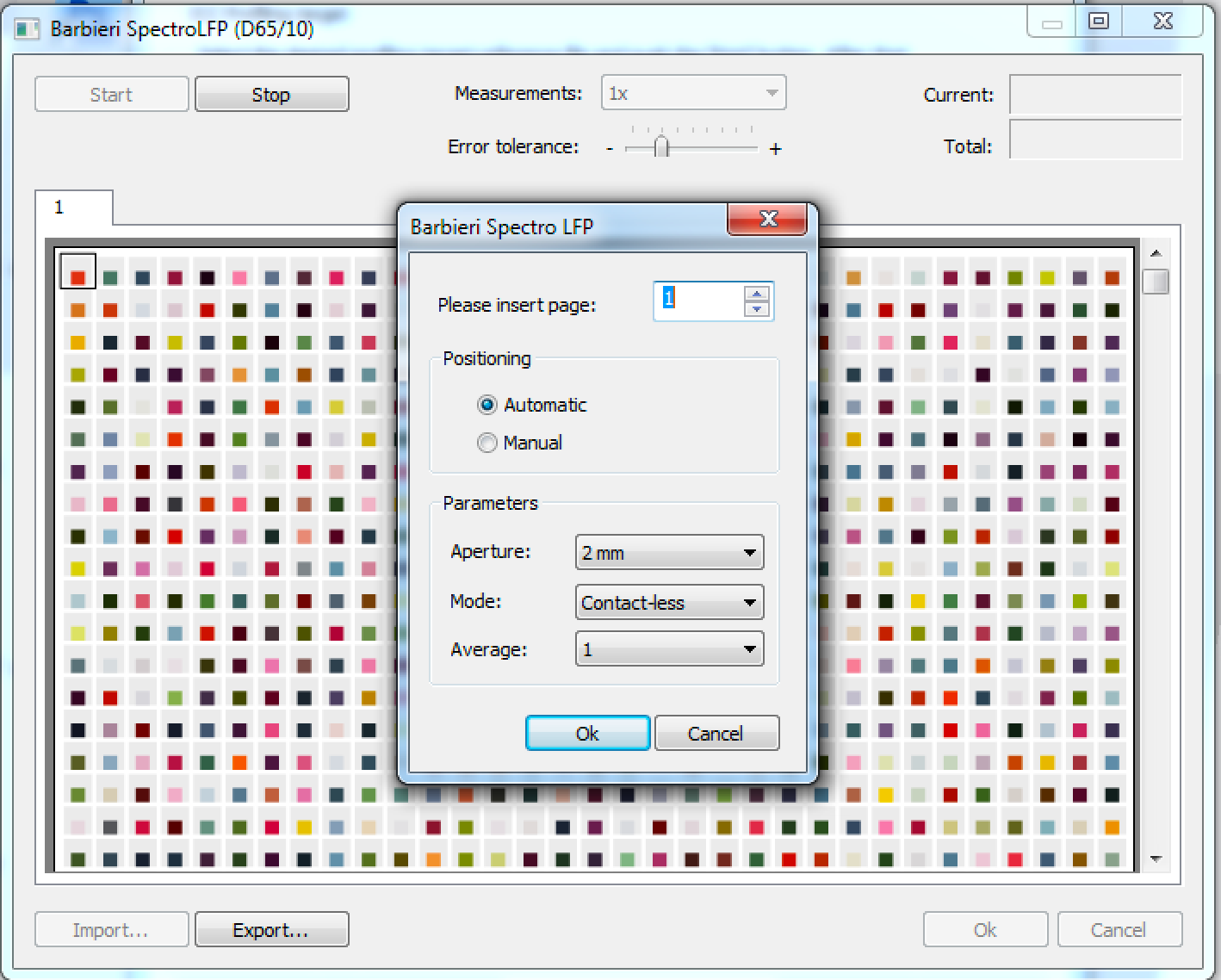

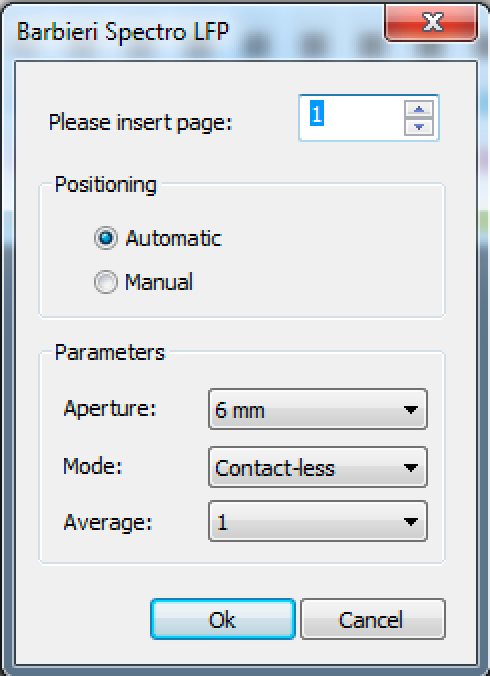

一旦与设备连接建立,定位选项即会打开。默认使用 自动。参数默认自动配置。点击 确定 继续。

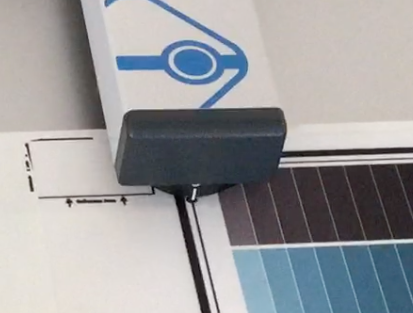

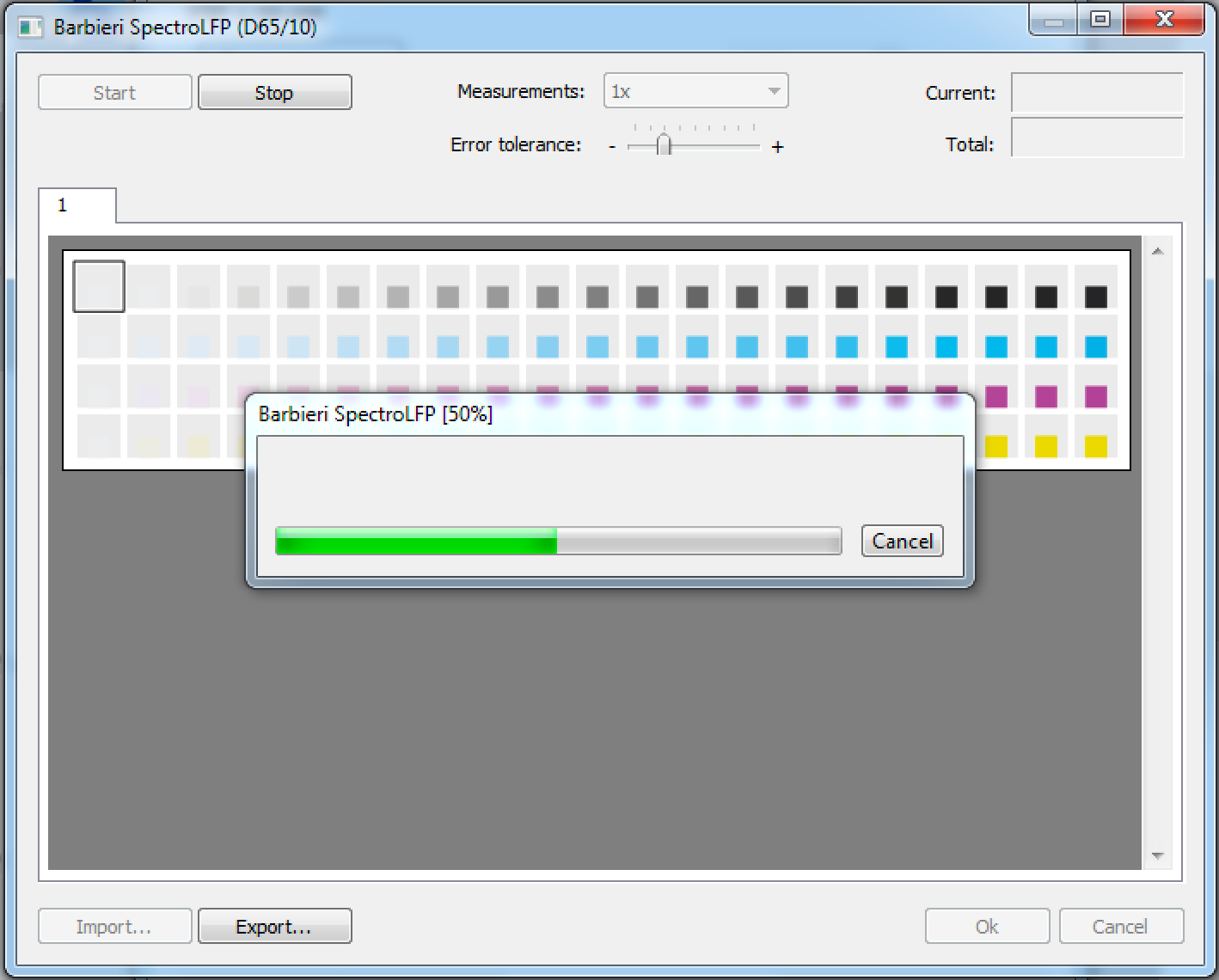

目标色表的角点将被定位,并计算目标的位置。此过程完成后,目标将自动开始测量。

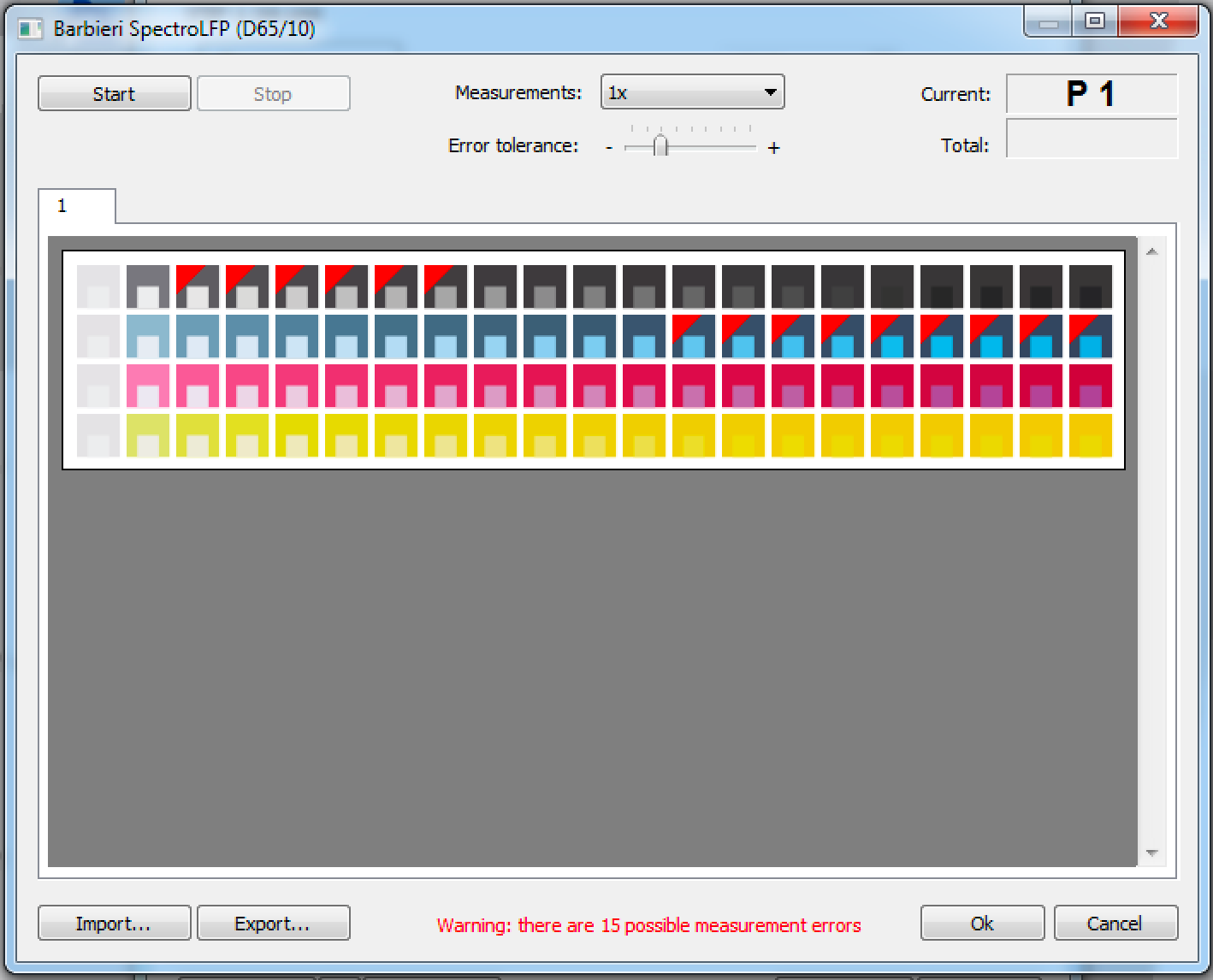

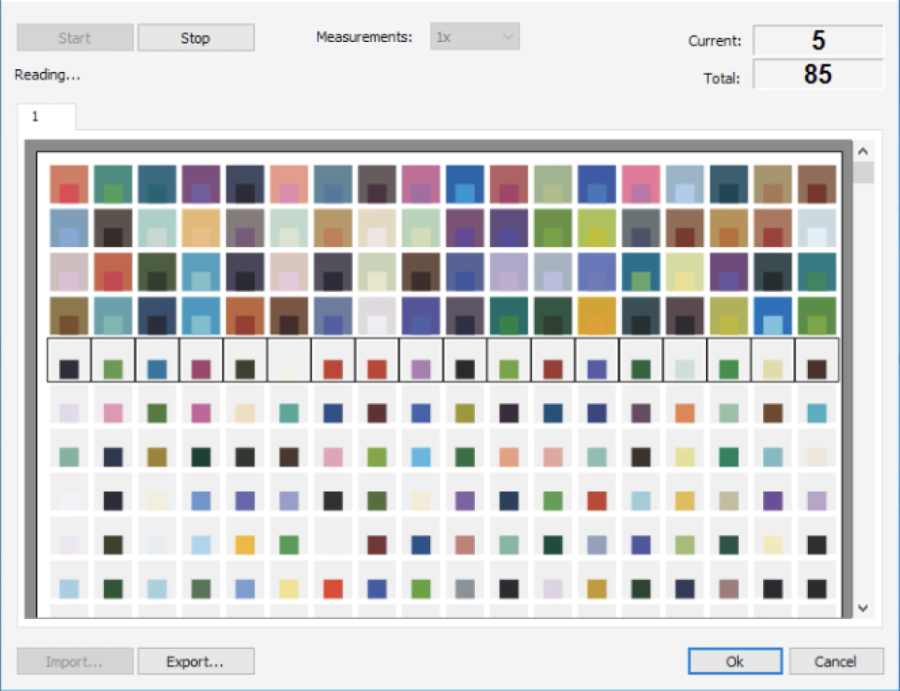

同时,在校准向导中,每测量一行数据,相应的行就会被填充。请验证测量结果,如有必要,请重复测量或进行测量平均。



色彩分析目标色表测量

按照校准向导手册的要求打印图表。再次按照上述描述重复设备校准。

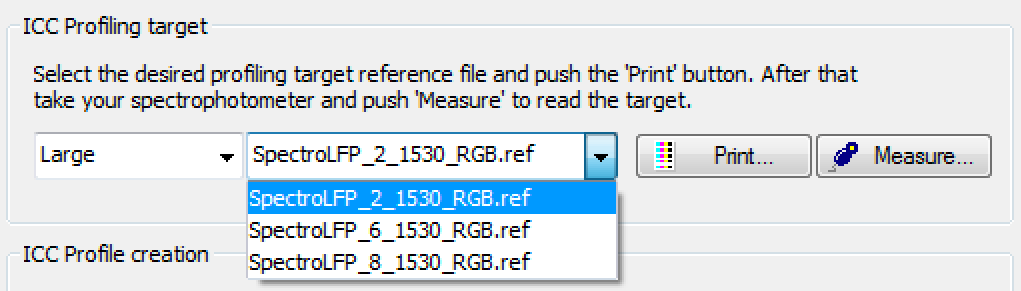

使用包含 1530 个色块的大型目标色表,该色表包含 5 页具有不同测量孔径的目标。


按下 测量... 按钮读取图表。设备连接建立后,将打开测量定位界面。点击 确定 继续。

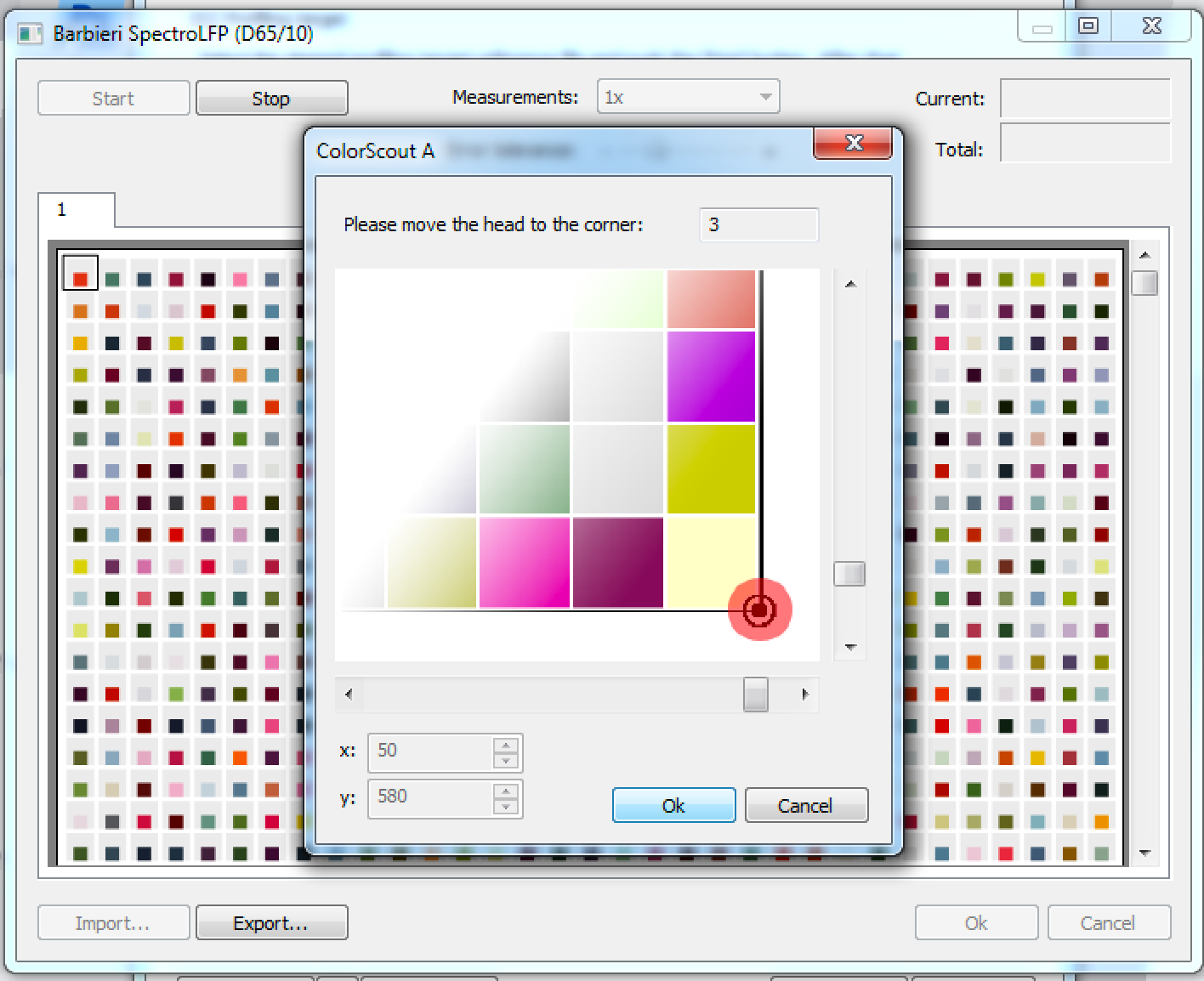

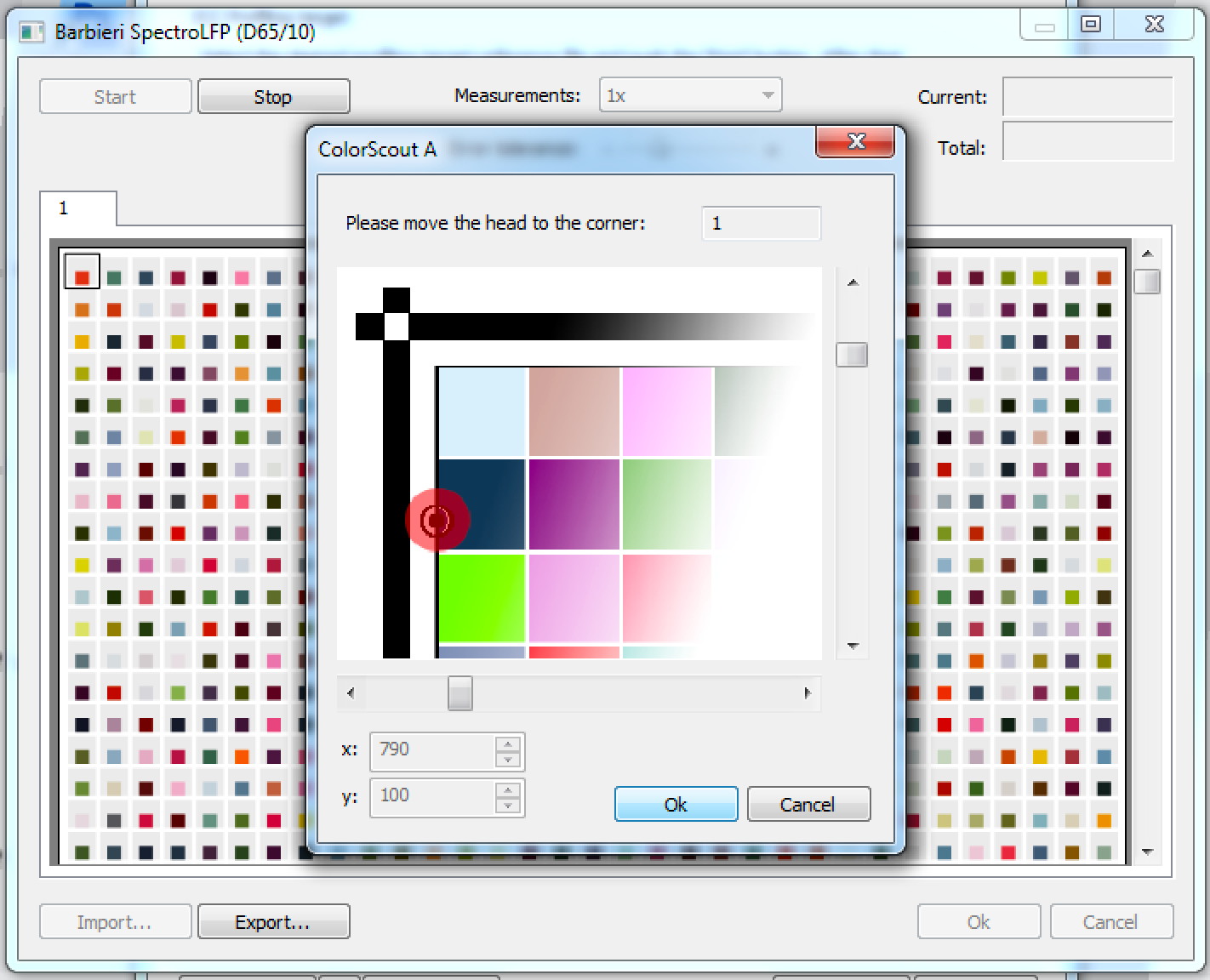

您必须配置测量目标的定位。系统将打开三个定位配置界面,您需要逐个点击 确定 确认,直到定位完成。此过程完成后,目标将自动开始测量。




同时,在校准向导中,每测量一行数据,相应的行就会被填充。完成后,在测量对话框中点击 确定 并完成校准。
