概述

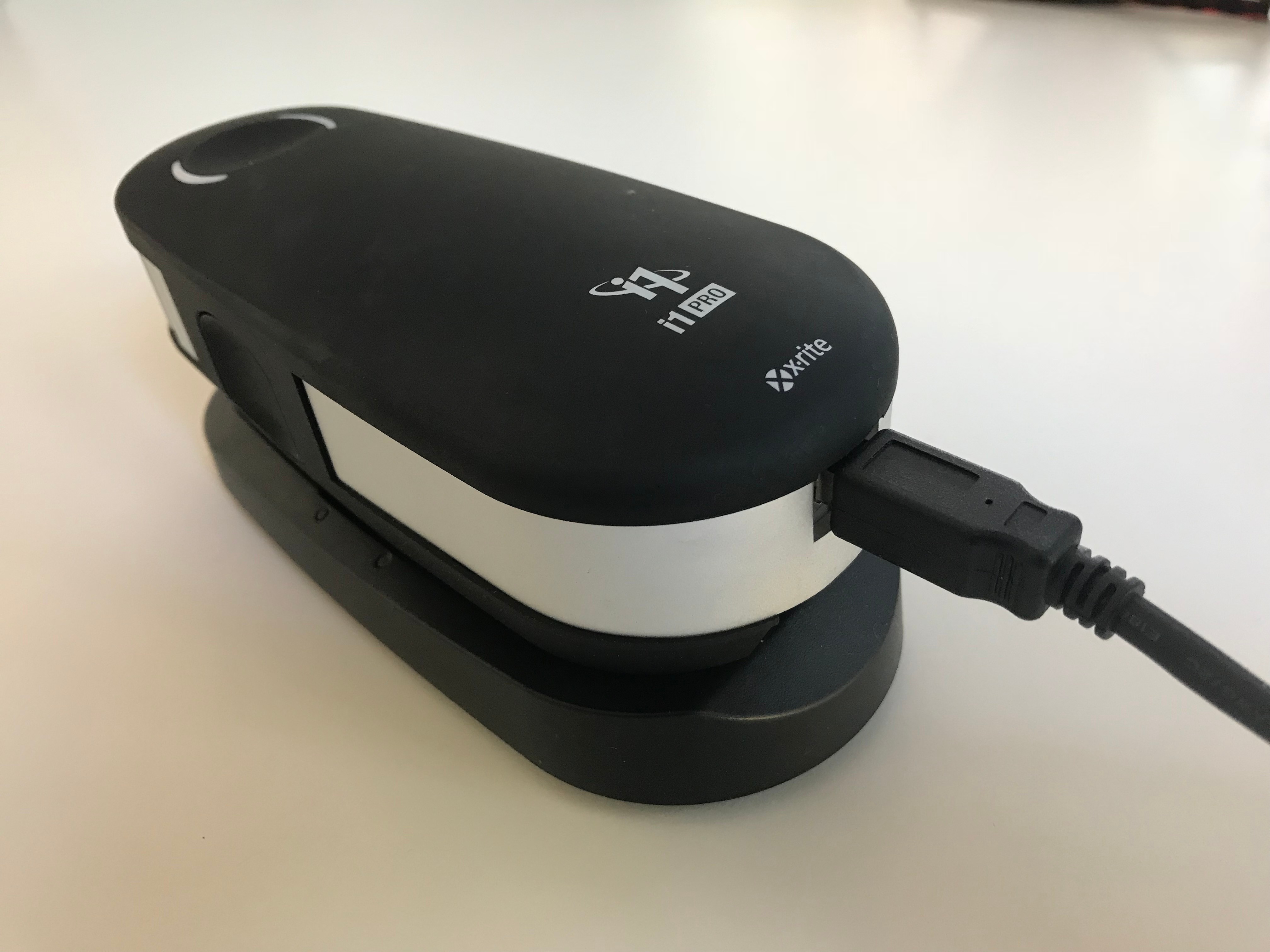

本指南介绍如何将 X-Rite i1 Pro 便携式分光仪与 neoStampa 校准向导结合使用。完整的校准向导流程描述见 校准向导知识库.


支持以下 X-Rite 设备:

  • i1 Pro®
  • i1 Pro2®
  • i1 Pro3®
  • i1 Pro3 Plus®


设备配置


驱动连接


当设备连接到计算机并开机时,Windows 将尝试自动安装设备驱动。如果自动安装驱动遇到问题,请按照以下说明操作。


使用随附的 USB 线缆将设备连接到计算机。

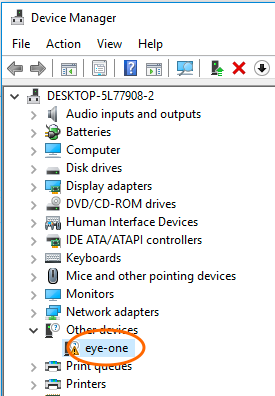

打开 控制面板 | 设备管理器。在列表中,打开 其他设备 并选择 eye-one


右键单击并选择 更新驱动程序 / 更新驱动程序软件...

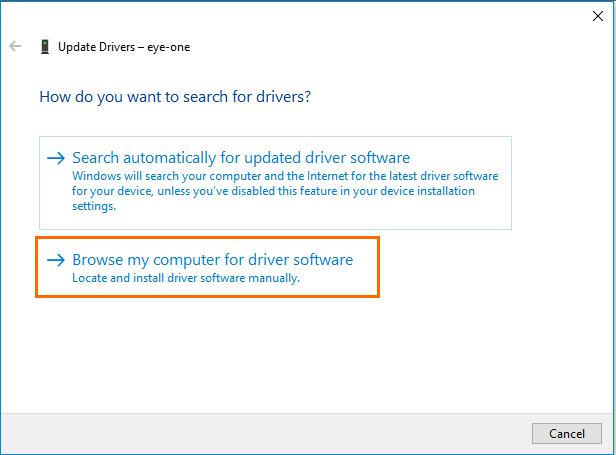

在新窗口中选择 浏览我的计算机以查找驱动程序软件 以定位驱动。

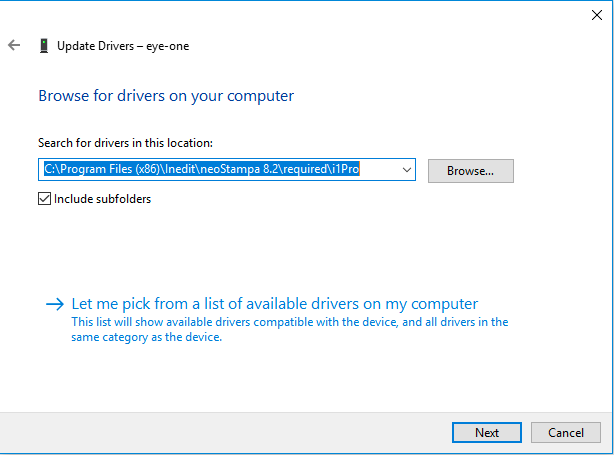

浏览并选择 C:\Program Files\Inedit\neoStampa 10\required\i1Pro。单击 下一步 继续。

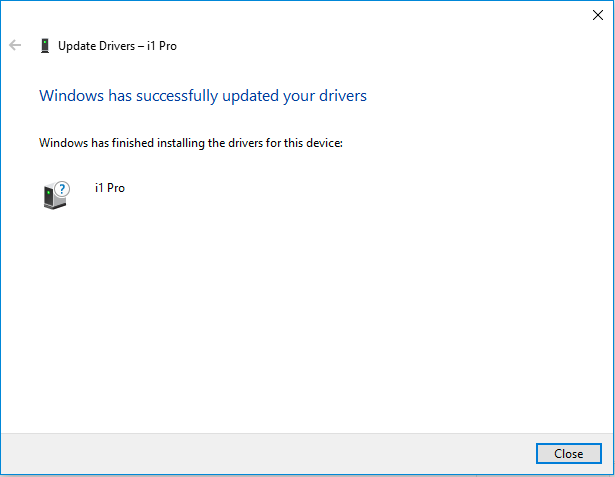

驱动程序安装开始,完成后单击 关闭


如果此步骤失败,请访问根文件夹 i1Pro 并使用其中的 .exe 文件启动驱动程序安装。



在校准向导中配置

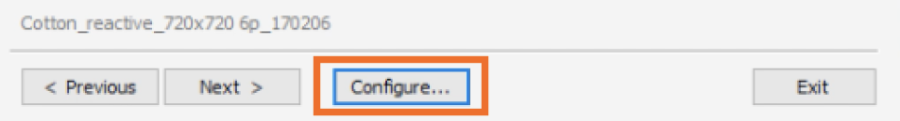

启动校准向导。点击窗口底部的 配置...

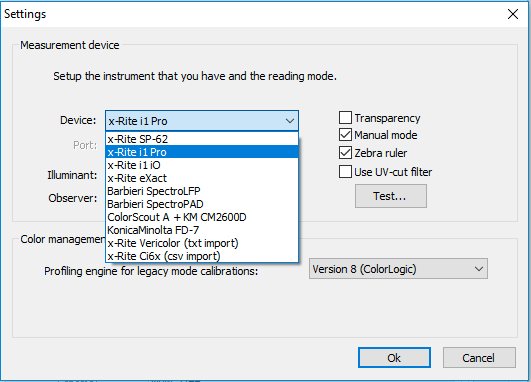

从列表中选择 i1 Pro 设备。

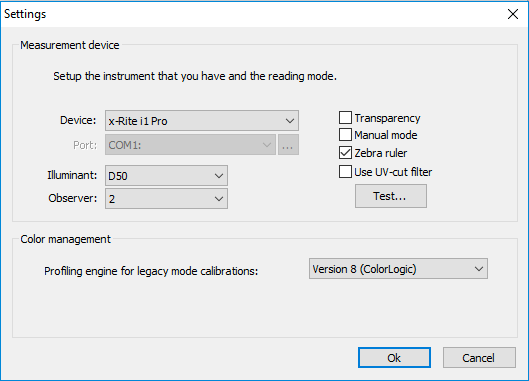

在设备列表下方, 选择光源 (D65 or D50) 和 观测角度 (2 or 10). 标准设置为 D50/2 或 D65/10.


在右侧,您有更多选项可供选择:

  • 透射模式:如果读取光源来自下方,请使用此模式。
  • 手动模式:当您的介质非常粗糙或您认为有必要时,此模式非常有用。
  • 斑马定位尺:定位尺支架已具备此功能,因此不会在色块之间打印线条。
  • 使用 UV 滤镜:如果需要使用 UV 滤镜,请启用此选项。为确定是否需要使用,请进行测试... 如果 "b" 值低于 -4,则使用 UV 滤镜。



操作

像往常一样启动校准流程,直到需要测量打印出的单色墨量消减参考图、线性化参考图和打印机色彩分析目标参考图。


单色墨量消减/线性化参考图测量

按照校准向导手册的要求打印参考图。

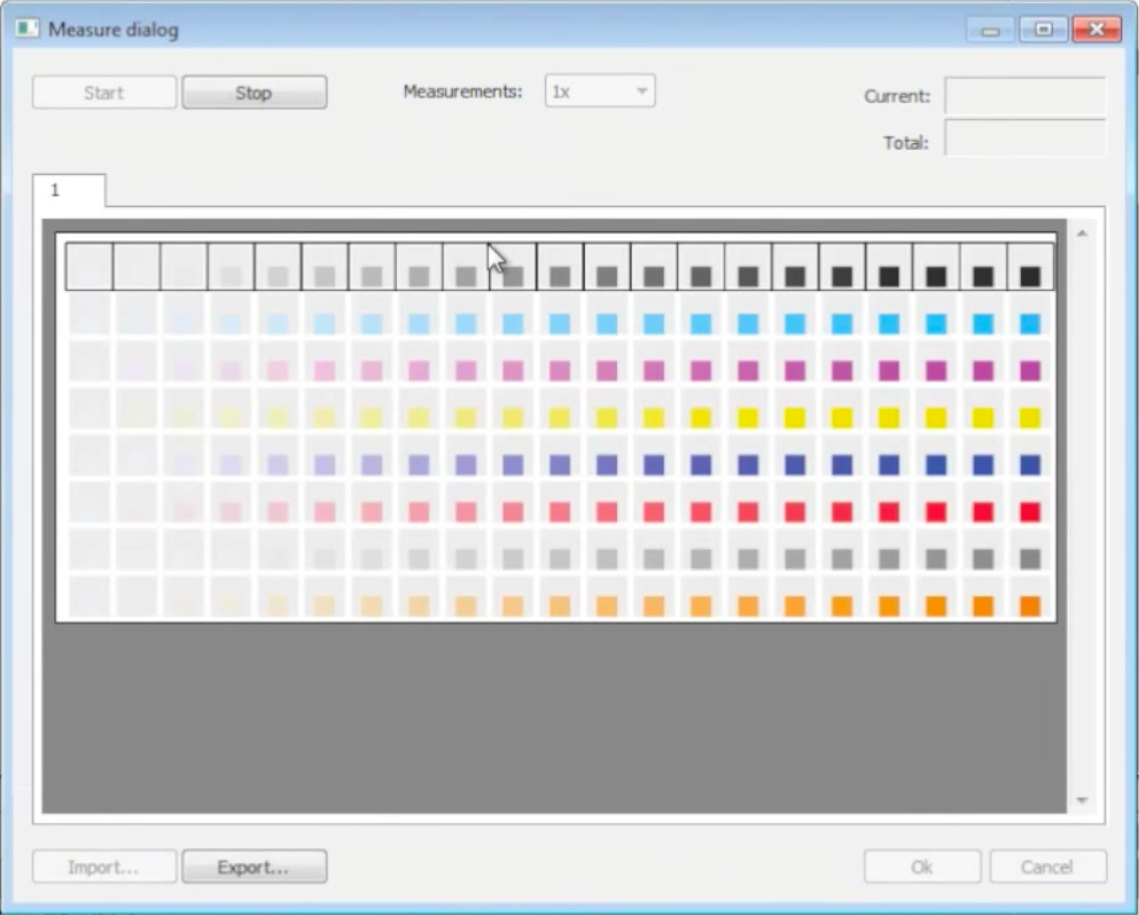

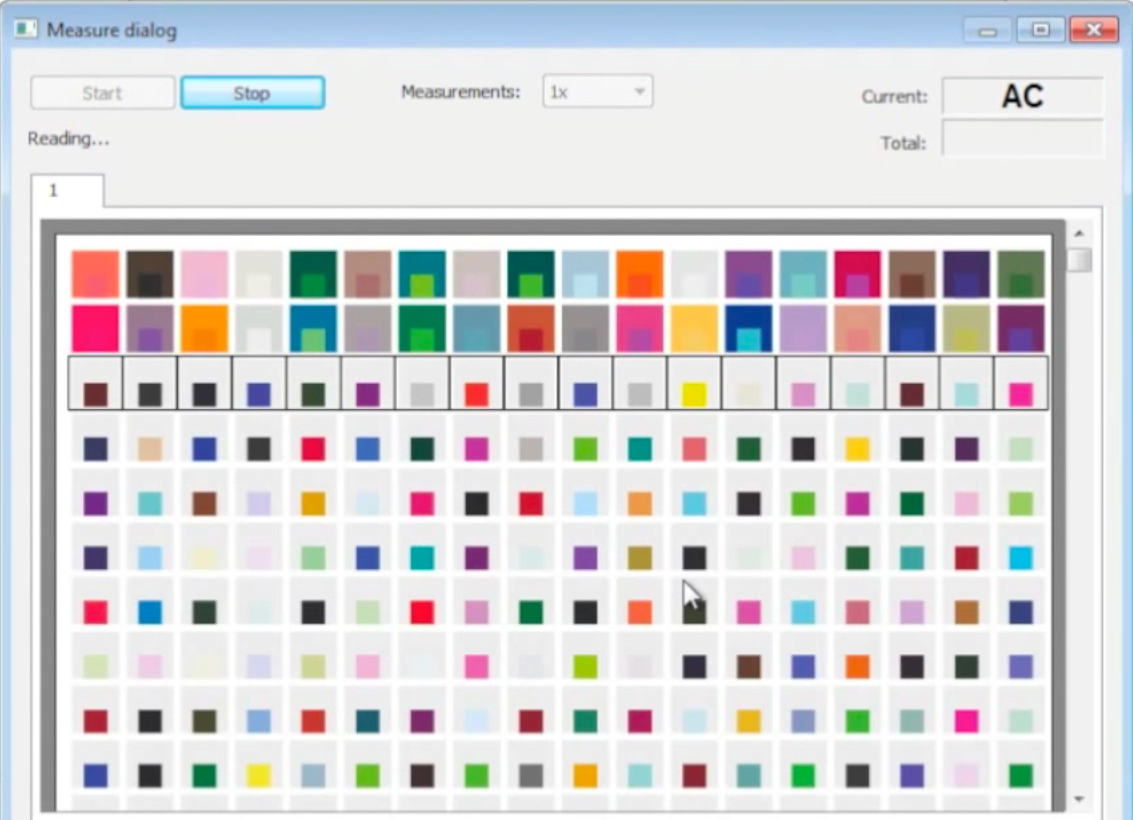

按下 测量... 按钮读取参考图。这将打开测量对话框。在开始使用设备之前,必须对其进行校准。

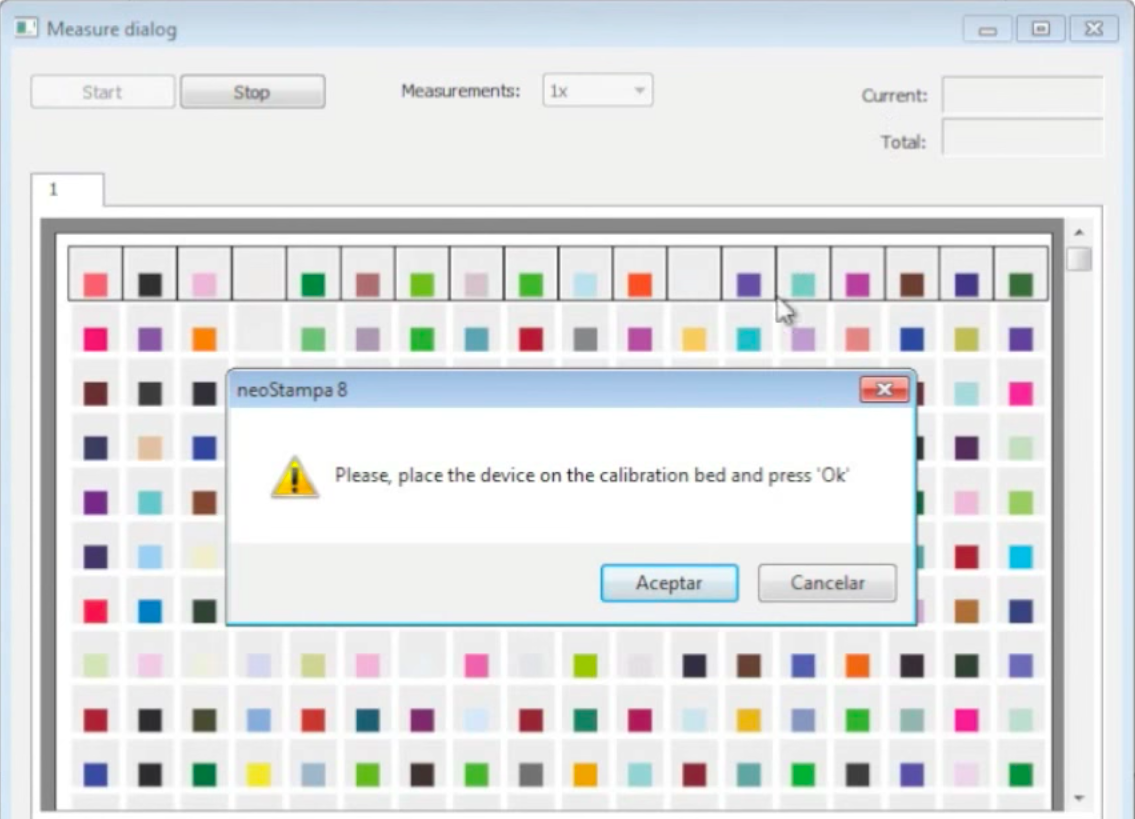

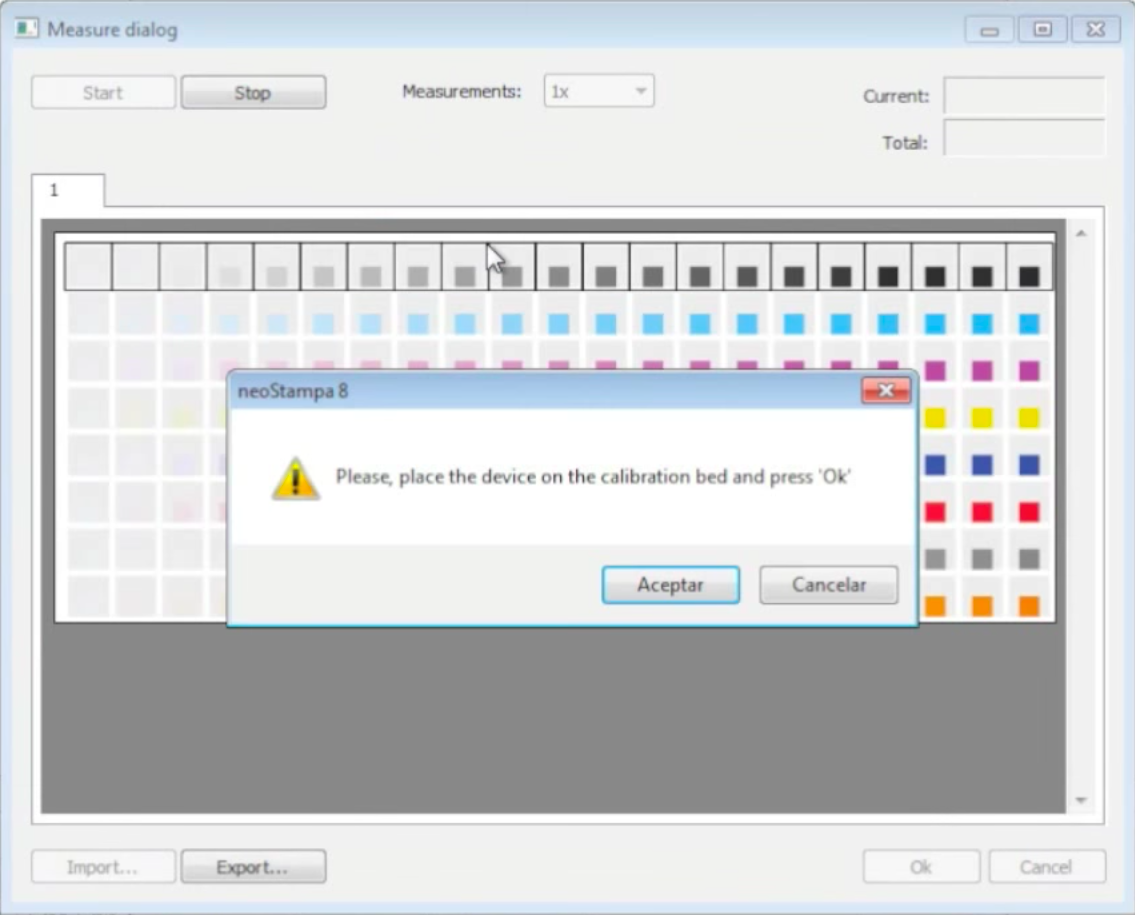

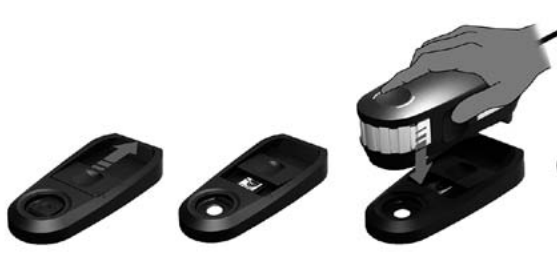

将设备放置在其白板参考校准板上,然后单击 确定 按钮执行操作。

设备顶部外壳配有指示灯,可提供设备状态反馈。

  • 灯熄灭:设备未连接到计算机。
  • 常亮白色:设备已连接但需要校准。
  • 闪烁白色:设备已连接并准备好进行测量。
  • 常亮红色:由于硬件问题,设备校准失败。为避免设备状态指示灯干扰测量过程,在测量期间指示灯会关闭。
  • 闪烁黄色:设备需要重置。设备重置可在 neoStampa 中作为测量前的常规白点校准执行。如果问题仍然存在,请使用 H Diagnostics 应用程序对设备运行诊断。


设备校准完成后,即可开始读取测量数据。

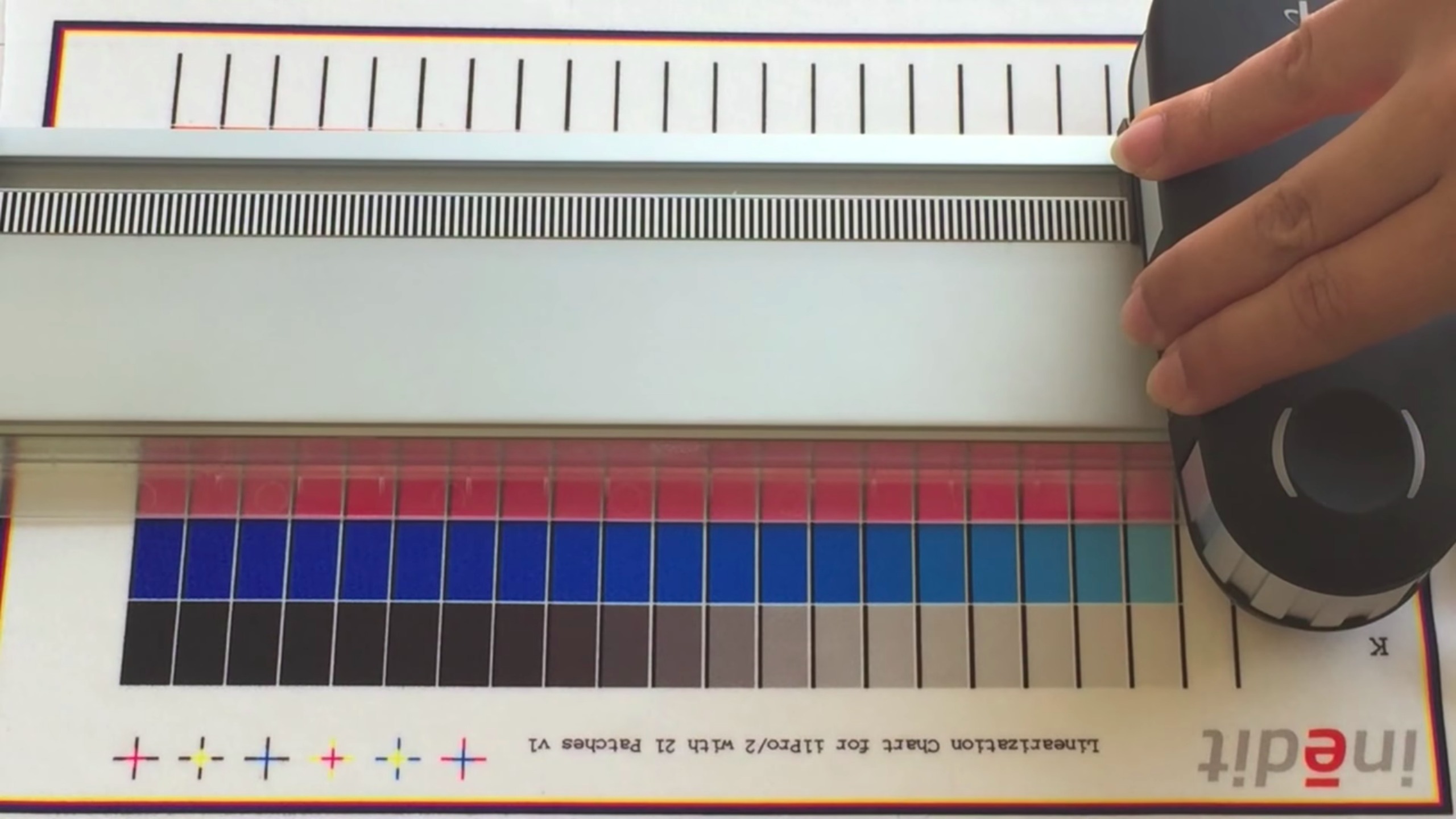

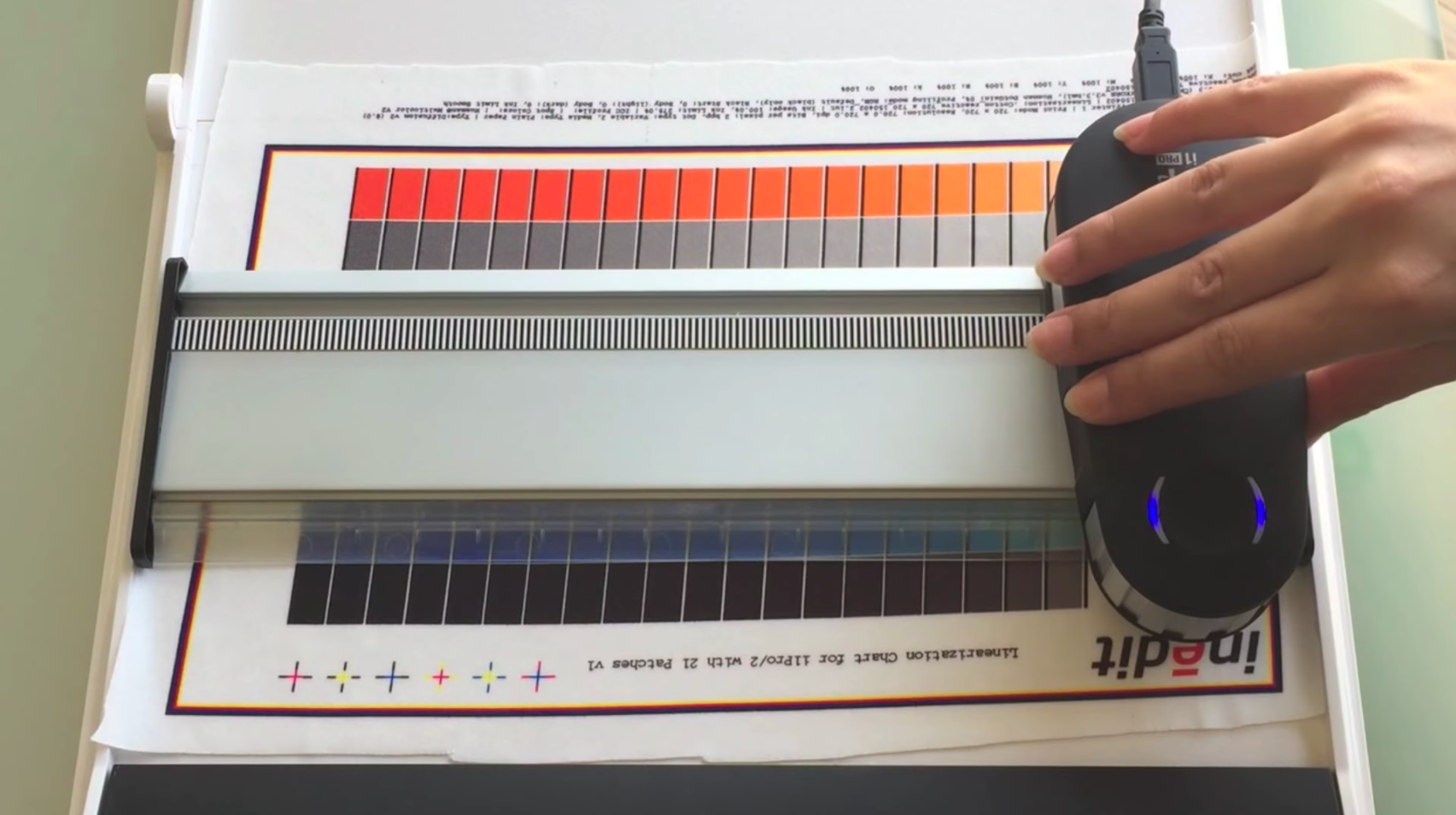

将定位尺和设备放置在介质上,位于参考图第 1 行的前方。扫描方向从左到右或从右到左均可。按下设备上的测量按钮,等待一秒钟,然后开始将设备移动到定位尺的另一端。保持按住测量按钮,直到到达测试参考图的远端。如果在到达整行测量结束前松开按钮,请从头开始重复。


设备上的状态指示灯提供测量是否成功的反馈:

(绿灯闪烁两次):该行测量成功。

(红灯闪烁两次):该行测量不成功,因为无法识别所有色块。请重新测量该行,但降低测量速度,并确保设备在参考图的色块之前开始测量,在色块之后结束测量。

(红灯闪烁四次):该行测量不成功,因为您在钨丝灯没有足够时间预热的情况下过早开始读取色块。请重新测量该行,但在开始移动 i1 Pro 设备之前,请给灯留出加热时间。


将定位尺和设备放置在测试参考图下一行的前方,并测量下一行。

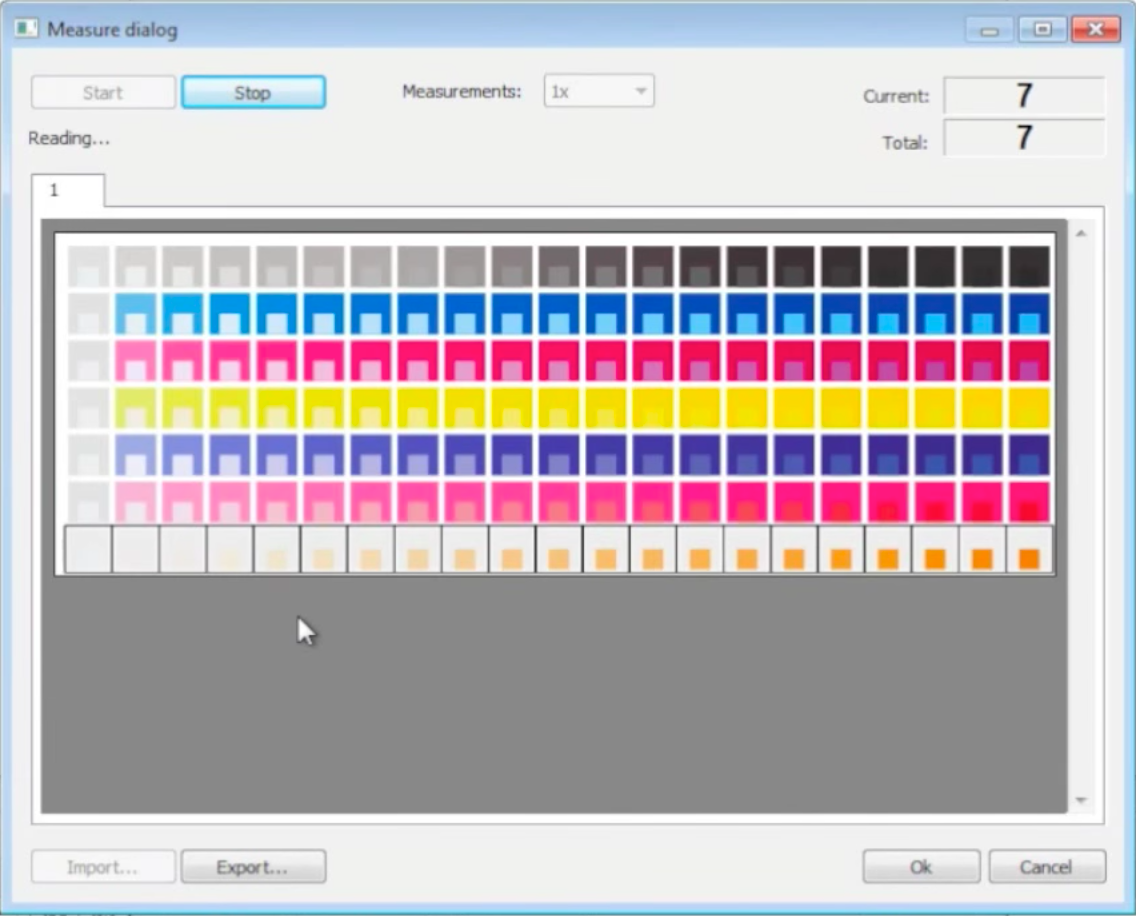

同时,在校准向导中,每条测量线完成后,相应的线条会被标记完成。完成后,单击测量对话框中的 确定,并继续校准,直到您到达打印的色彩分析目标参考图。



色彩配置文件目标参考图测量

按照校准向导手册的要求打印参考图。再次重复上述设备校准步骤。

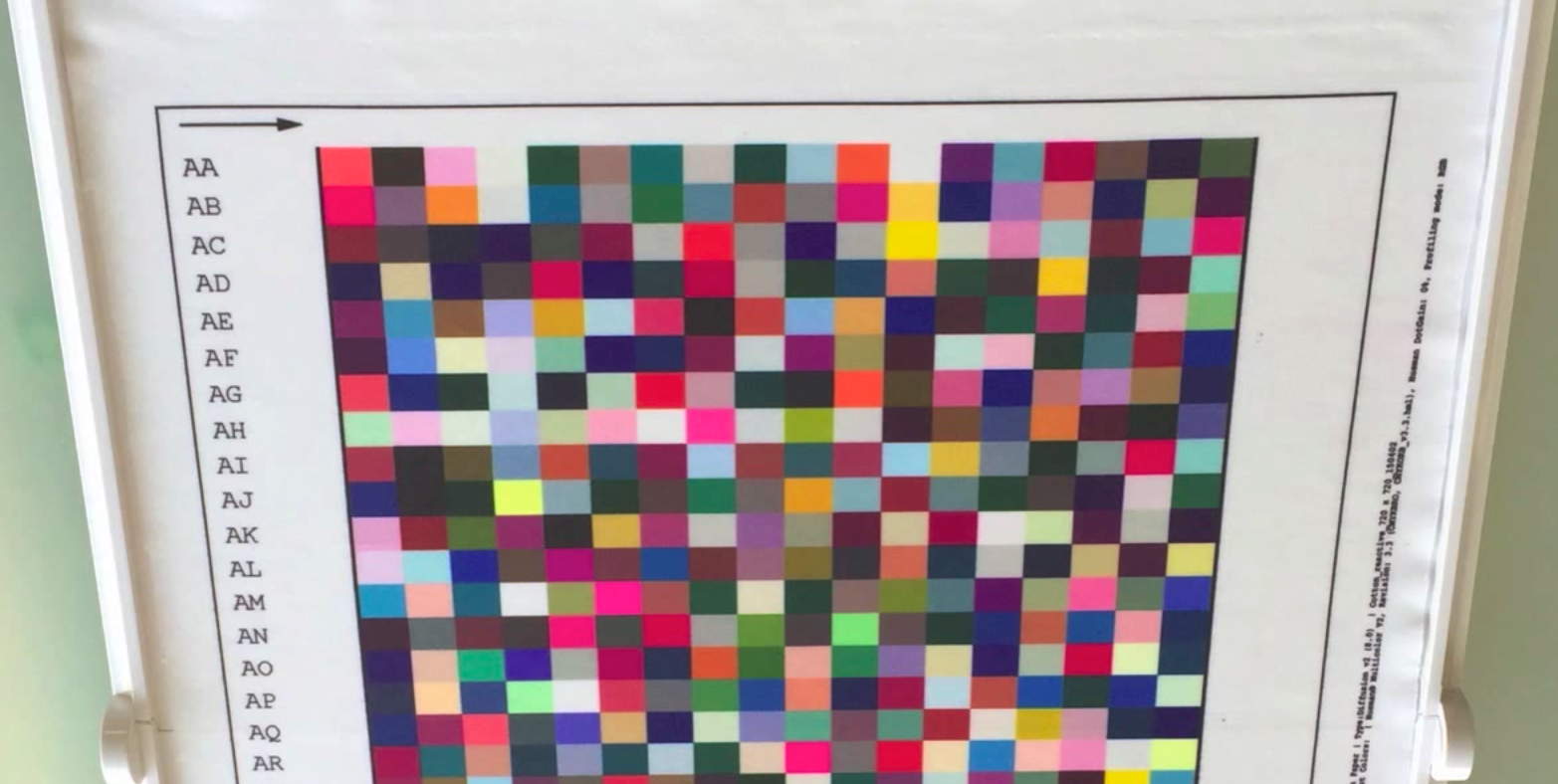

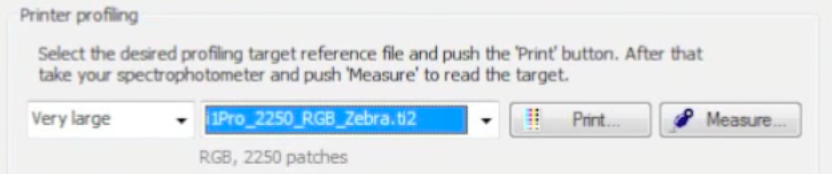

在校准向导的 打印机色彩分析 步骤中,根据设备情况选择您需要的目标参考图,从 超大型小型。继续点击 打印... 打印目标参考图,并根据需要准备介质(例如水洗和蒸化)。


按下 测量... 按钮读取参考图。这将打开测量对话框,设备已准备好进行测量。请记住,在开始测量之前,请按照上述说明校准设备。


如上所述,将定位尺和设备放置在介质上,位于参考图第 1 行的前方。将设备降低到目标参考色基座上,并保持稳定直到测量完成。当通过最后一个色块后,松开设备。


如果您选择使用 UV 滤镜,在目标参考图的读取过程中,您将需要正向和反向读取各行。


为了测量荧光墨水,我们使用双向测量扫描方式。


同时,在校准向导中,每条测量线完成后,相应的线条会被标记完成。完成后,单击测量对话框中的 确定 并完成校准。
