概述

本指南介绍如何将 X-Rite eXact 便携式分光仪与 neoStampa 校准向导结合使用。完整的校准向导流程描述见 校准向导知识库.


设备配置



驱动连接

当设备连接到计算机并开机时,Windows 将自动安装设备驱动。如果自动安装驱动遇到问题,请按照以下说明操作。

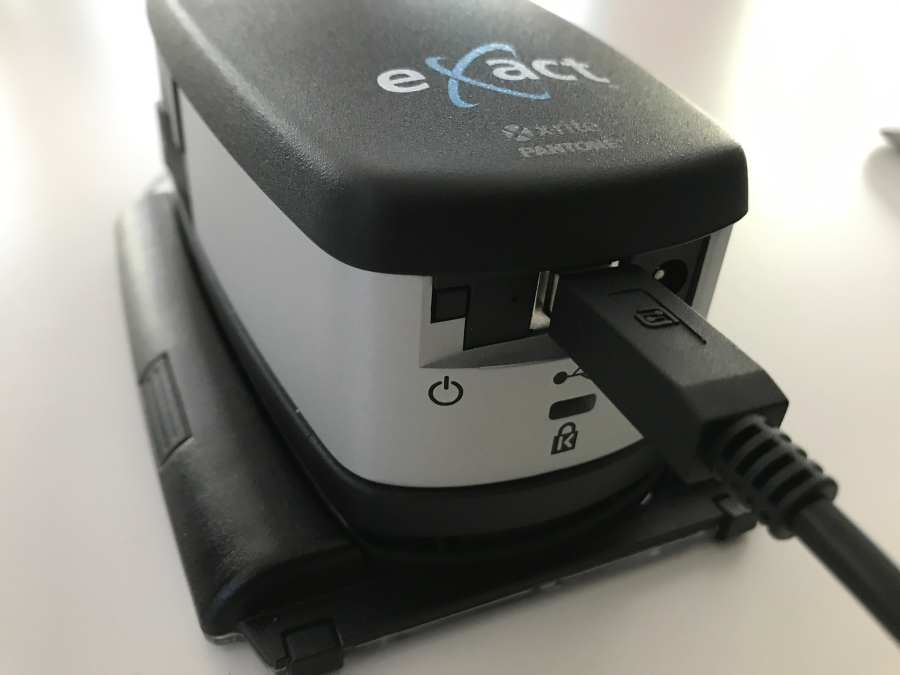

使用随附的 USB 线缆将设备连接到计算机,并开启 eXact。

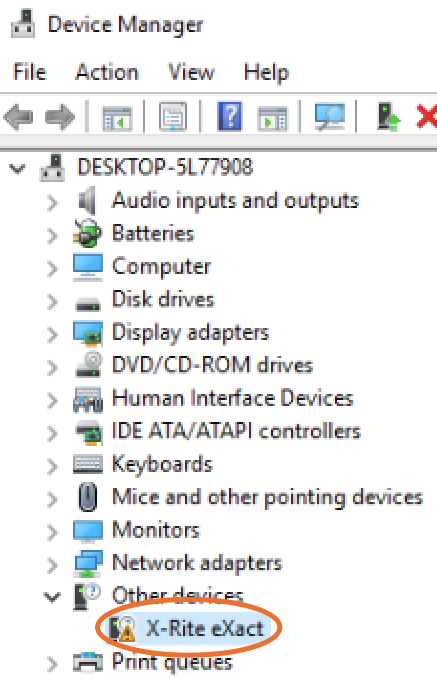

打开 控制面板 | 设备管理器。在列表中,打开 其他设备 并选择 X-Rite eXact

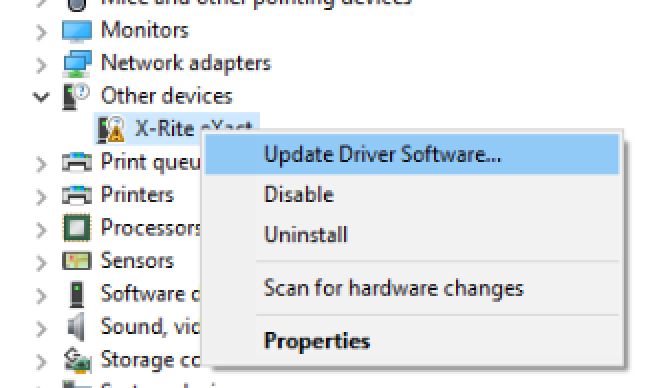

右键单击并选择 更新驱动程序软件...

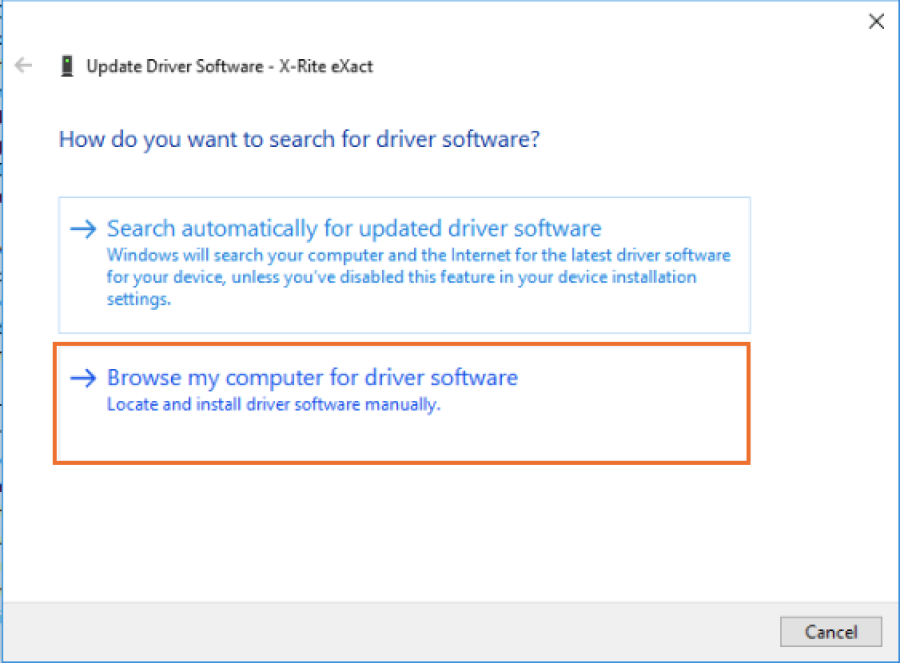

在新窗口中选择 浏览我的计算机以查找驱动程序软件 以定位驱动。

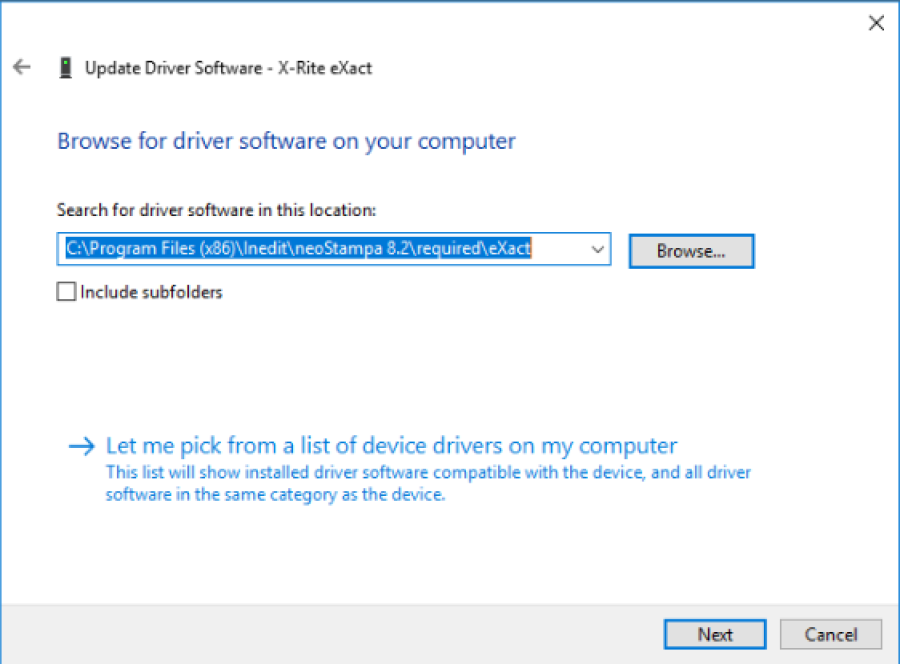

浏览并选择 C:\Program Files\Inedit\neoStampa 10\required\eXact。单击 下一步 继续。

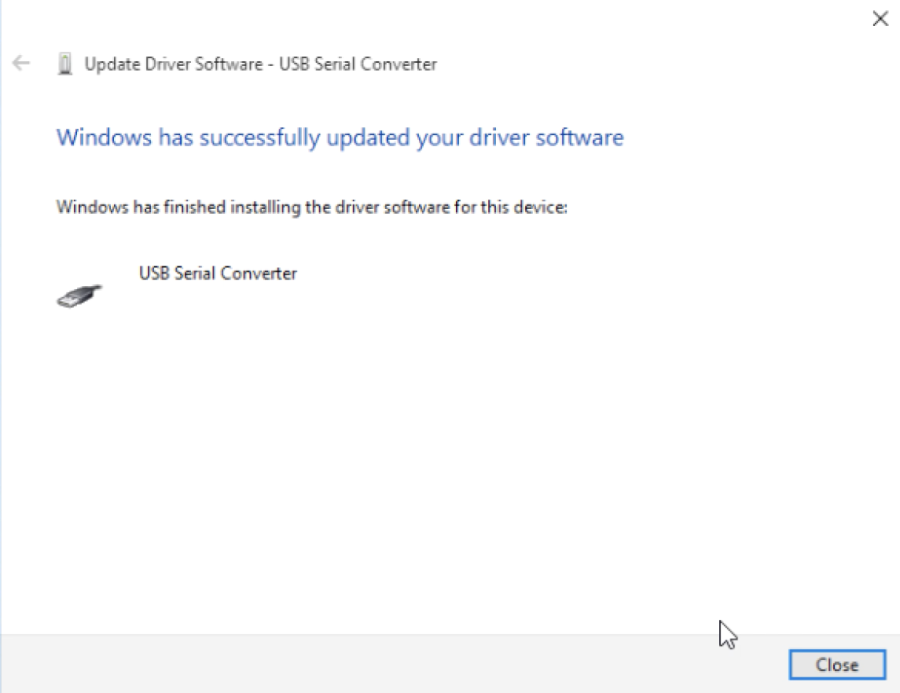

驱动程序安装开始,完成后单击 关闭


如果此步骤失败,请访问根文件夹 eXact 并使用其中的 .exe 文件启动驱动程序安装。



在校准向导中配置

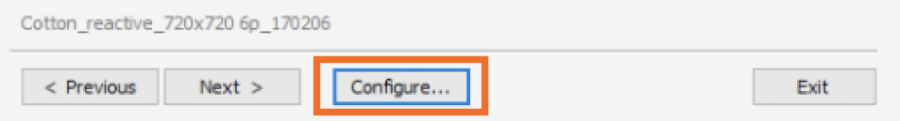

启动校准向导。点击窗口底部的 配置...

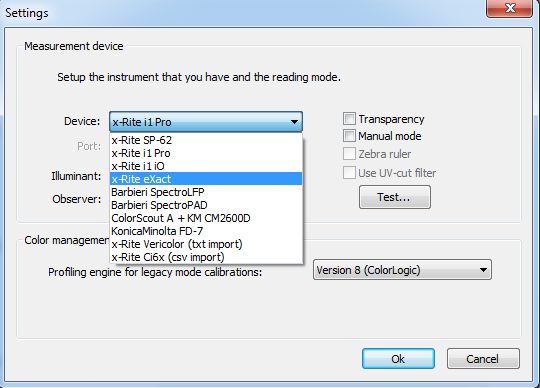

从列表中选择 X-Rite eXact 设备。

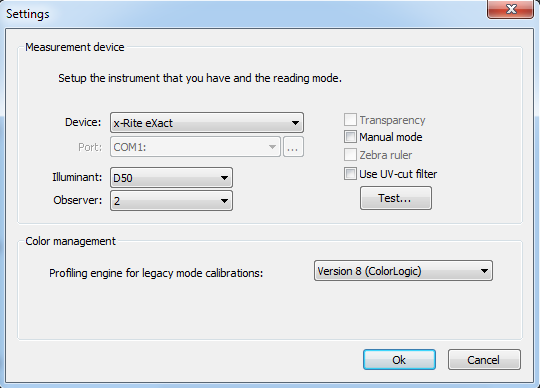

选择光源(D65 或 D50)和观测角度(2° 或 10°)。


如果需要使用 UV 滤镜,请在配置窗口中启用该选项。



操作

像往常一样启动校准流程,直到需要测量打印出的单色墨量消减参考图、线性化参考图和打印机色彩分析目标参考图。


单色墨量消减/线性化参考图测量

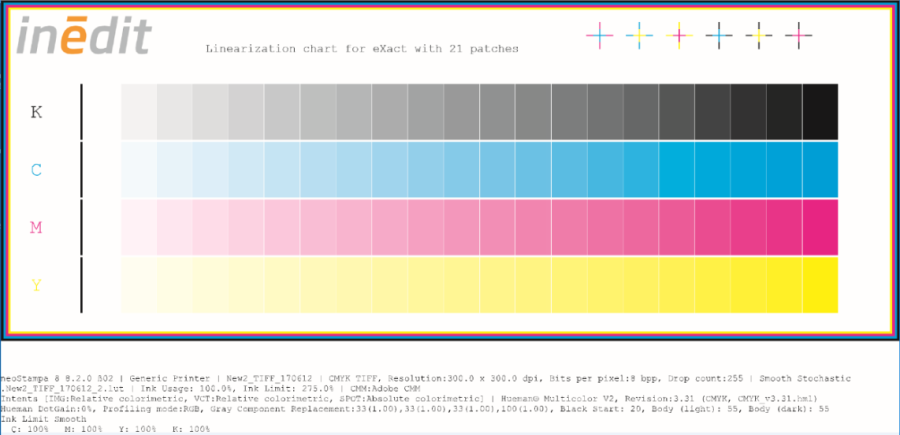

按照校准向导手册的要求打印参考图。

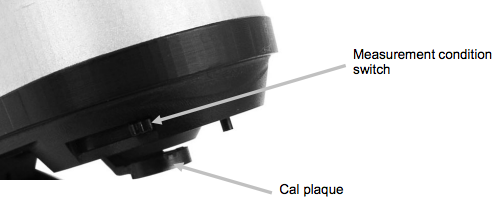

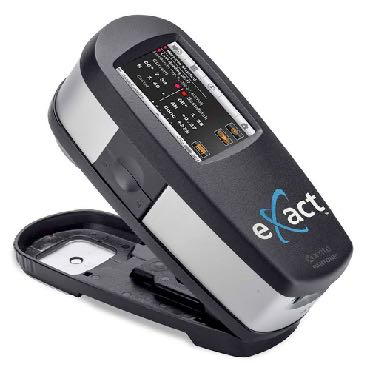

在开始使用设备之前,必须对其进行校准。该设备具有内置校准板,并在需要时会自动校准。当设备处于打开位置(未锁定)时,校准板位于光学器件正下方。

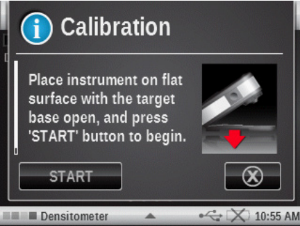

点击 校准 按钮执行操作,并按照设备显示屏上的步骤进行。将设备放置在平坦的表面上,并点击显示屏上的 开始 按钮。它将显示一个倒计时屏幕,然后执行校准。


按下 测量... 按钮读取参考图。这将打开测量对话框,设备已准备好进行测量。

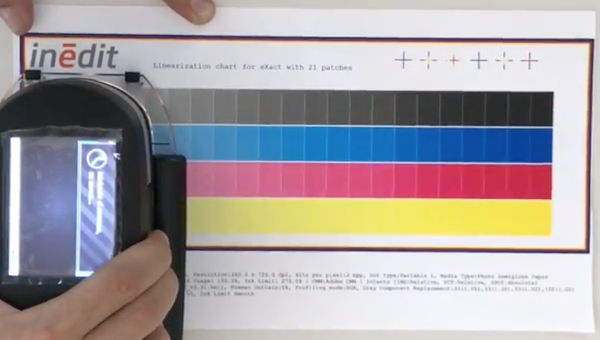

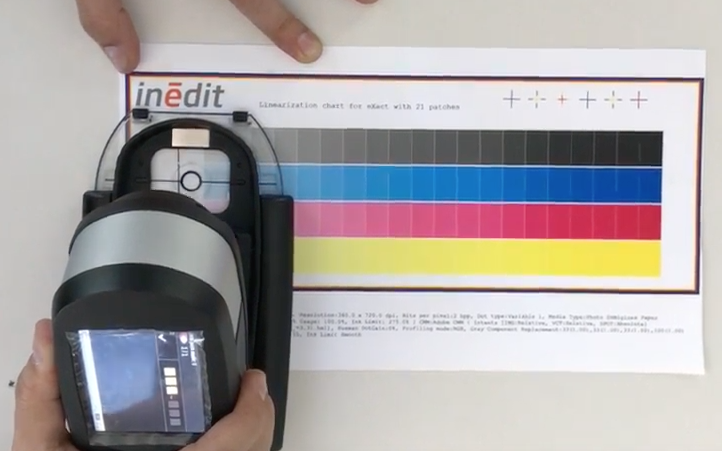

将定位尺和设备放置在介质上,位于参考图第 1 行第一个色块的上方。将设备降低到目标参考色基座上,并保持稳定直到测量完成。

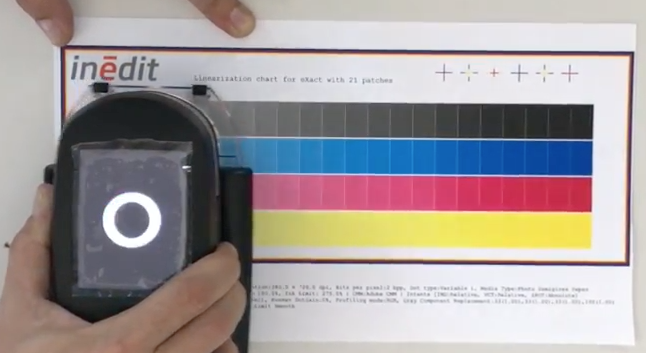

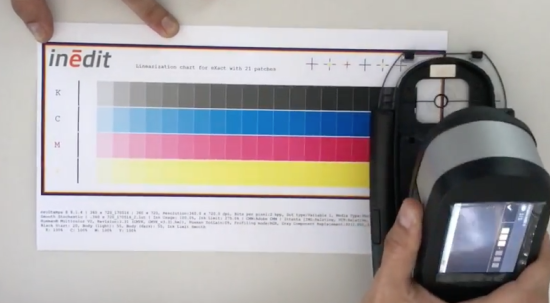

以连续的动作,平稳地滚动设备通过整个色条,不要停顿。使用机壳边缘的黑色刻线在扫描过程中对齐设备,并查看设备显示屏以获取扫描速度指示。设备上会显示一个圆圈,为您提供关于扫描速度的反馈。


长时间过快或过慢地扫描色条可能会导致测量数据不准确。为了获得最佳结果,请始终尝试保持稳定的扫描速度,并尽可能使白色圆圈保持显示状态。

当通过最后一个色块后,松开设备。


将定位尺和设备放置在测试参考图下一行的前方,并测量下一行。

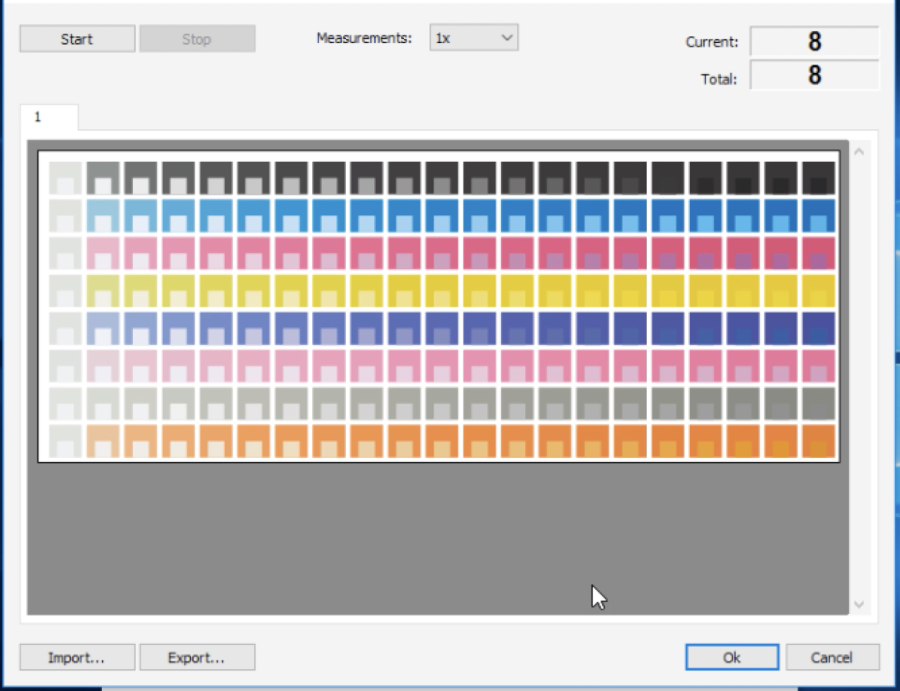

同时,在校准向导中,每条测量线完成后,相应的线条会被标记完成。完成后,单击测量对话框中的 确定,并继续校准,直到您到达打印的色彩分析目标参考图。



色彩配置文件目标参考图测量

按照校准向导手册的要求打印参考图。再次重复上述设备校准步骤。

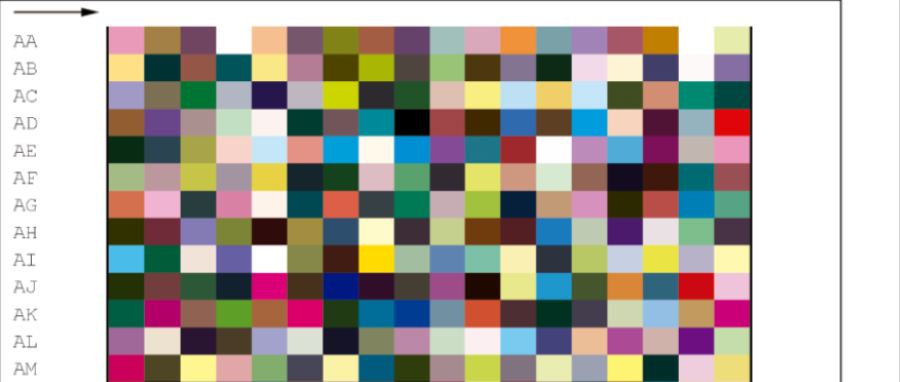

使用包含 1516 个色块的大型目标参考图。

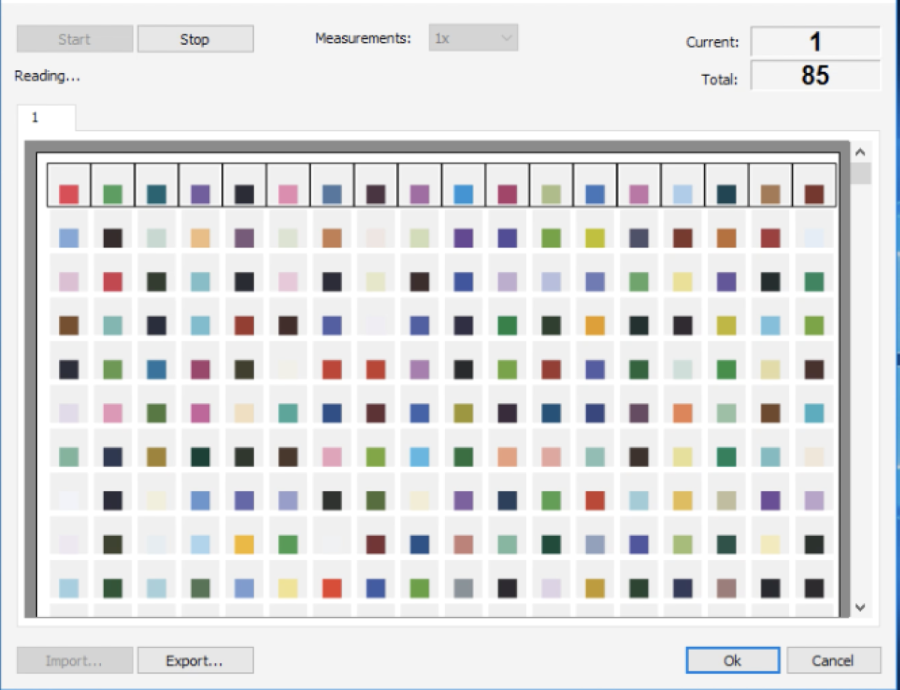

按下 测量... 按钮读取参考图。这将打开测量对话框,设备已准备好进行测量。


请记住,在开始测量之前,请按照上述说明校准设备。


如上所述,将定位尺和设备放置在介质上,位于参考图第 1 行第一个色块的上方。将设备降低到目标参考色基座上,并保持稳定直到测量完成。当通过最后一个色块后,松开设备。

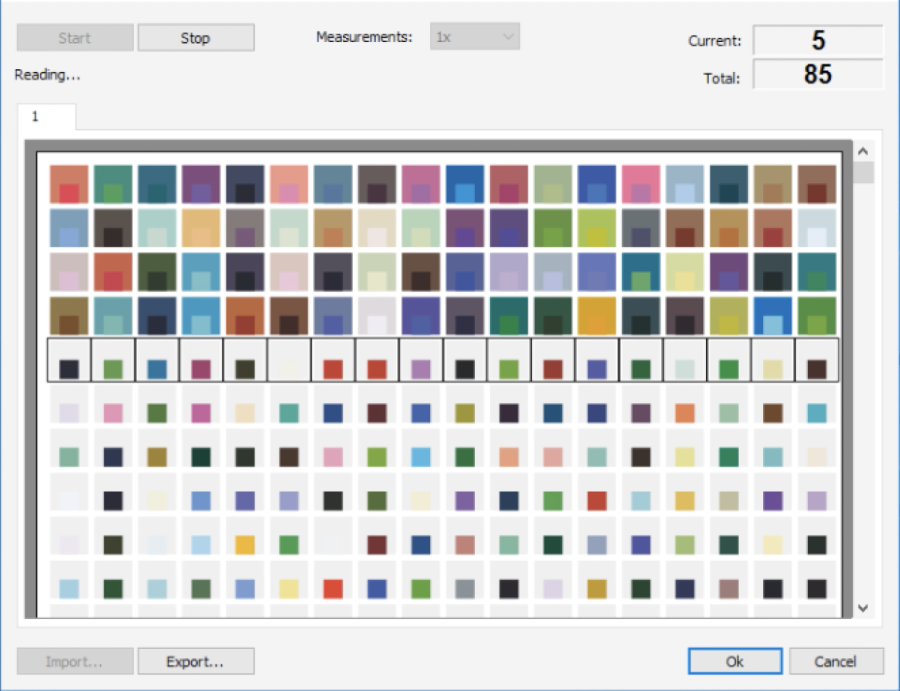

同时,在校准向导中,每条测量线完成后,相应的线条会被标记完成。完成后,单击测量对话框中的 确定 并完成校准。



视频教程

观看视频教程,了解如何操作。(抱歉, YouTube视频链接国内不可用.)
