在本文中,我们将介绍将文件发送打印前的预处理操作。
缩放选项
在主窗口中,您可以看到缩放按钮栏,用于增大或减小屏幕上对象的大小。
这些按钮按此顺序执行以下操作:
- 放大:用于放大设计图的任何区域。
- 缩小:用于缩小设计图的任何区域。
- 上一视图:在放大或缩小后,用于返回到之前的视图。
- 缩放全部:使用此功能可查看设计图的所有对象并适应屏幕。
- 缩放选定对象:与上一选项相同,但仅显示选定项。
- 缩放卷材宽度:用于在屏幕上查看整个工作区域。
- 缩放打印机宽度:用于在屏幕上查看打印机的整个宽度。
参考线
参考线是可以放置在设计图中任意位置的线条,数量不限。要创建水平或垂直参考线,请点击设计图标尺...
...并将光标拖拽到所需位置。
要删除参考线,请选中它并将其拖出工作屏幕。参考线特别适用于将多个设计图对齐到同一水平或垂直线上。通过鼠标右键点击标尺栏,可以访问标尺栏中参考线的快捷菜单。
- 标尺栏中的快捷菜单允许您激活参考线的磁性吸附。
- “调整”选项会打开一个新窗口,允许您以数值方式调整参考线。您可以将参考线调整到特定的数值位置,或添加和移除参考线。要修改参考线的位置,请点击位置值并输入新值。要添加水平或垂直参考线,请点击“添加”按钮,直接在参考线列表中输入位置。要从列表中删除任何参考线,请选中它并按键盘上的 Del 键。“吸附到参考线”选项用于激活或停用其磁性吸附功能。
自动分布(排版)

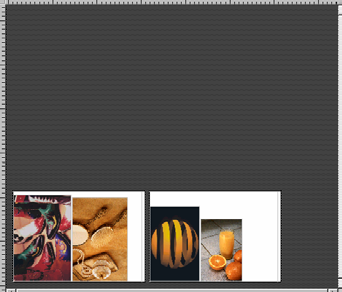

该程序拥有一个实用的设计图分布工具,称为排版,用于将设计图放置在介质页面上,最大限度地减少材料浪费,从而在尽可能短的时间内完成打印。可以通过点击侧边栏上的自动分布按钮“排版”来访问此选项。选择排版后,将弹出一个包含几个选项的对话框。
例如,可以手动设置对象之间的“最小间距”,这将是文件之间的距离,以避免重叠。“EasyCut易裁剪模式”沿着页面左侧在打印方向打印条纹,以便于裁切。点击“确定 (Ok)”后,设计图将以最有效的方式分布。
在单张介质页面尺寸模式下,当打印材料由单张组成时,程序将在每页上分布文档,而不会分割设计图,除非设计图大于页面尺寸的情况除外。
测量和位置

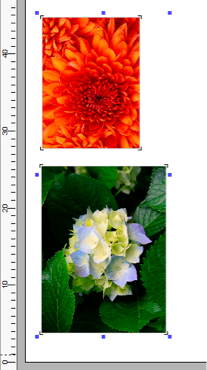

当您点击一个设计图时,其周围会出现8个标记,我们称之为控制点。当看到控制点时,表示该设计图 已被选中,我们可以对其进行操作。
如果我们希望同时选择多个设计图,请在按住“Ctrl”键的同时依次点击它们,或者通过拖拽光标创建一个区域,该区域内的所有项目都将被选中。
使用控制点可以图形化地调整设计图的大小。点击并拖拽角落的控制点可以按比例修改设计图的尺寸。移动任意一侧的中间控制点将失去原始比例。通过在设计图内部点击即可移动文件。手掌符号将允许您移动它。
所有操作也可以通过位于窗口顶部的控件以数值方式进行。
- 锁定:保持比例(水平 - 垂直)。
- 未锁定:不保持比例(将会失真)。
- 角落按钮将自动将所选设计图移动到介质页面的 0,0 偏移坐标。
- 您也可以通过点击旋转按钮来旋转设计图 (design)。
- “镜像”选项将创建设计图的垂直对称副本,即如同在其一侧放置镜子所看到的反射效果。
提示:在设计图于介质页面内移动时,程序会考虑所有其他文件。在软件的首选项窗口中,当启用“避免对象重叠”功能时,设计图将不会重叠。 |
测量单位

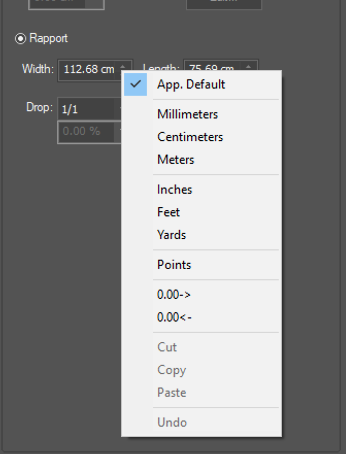

程序可以配置为以不同的单位显示对象的测量值,默认为毫米,如我们之前所见。测量单位始终可以独立配置,在可以输入新值的每个控制选项中都可以设置。
