Aquí se explica cómo utilizar las opciones del controlador del plóter de corte.

Tenga en cuenta que este método sólo cortará formas cuadradas alrededor de las imágenes y no contornos.



Creación de marcas de corte

  1. Vaya a Marcas de corte y registro
  2. Active la opción Marcas de corte y registro.

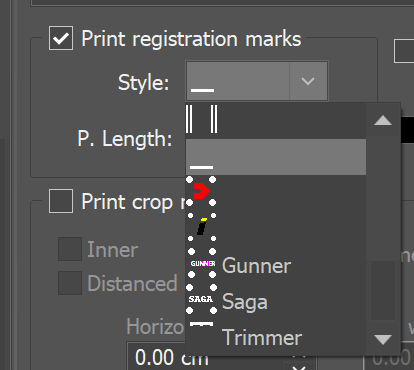

  3. Seleccione el estilo de corte adecuado (o el estilo de marca de corte del plóter). Las más comunes son:
    1. Gunner. Las marcas son círculos completos espaciados adaptados a las copias de Mosaico.
    2. Saga. Las marcas son círculos completos sobre un cuadrado vacío, espaciados adaptados a las copias Mosaico.
    3. Recortadora. Una sola línea con marcas para cada corte.

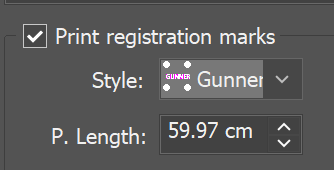

  4. Para Gunner y Saga hay una opción adicional para definir el espaciado entre los puntos de posición. Esta opción puede cambiar el tamaño de la página cuando se generan archivos PLT multipágina.

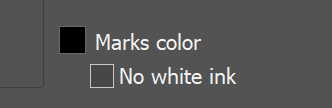

  5. Elija el color de las marcas (normalmente será negro pero algunos otros plotters pueden utilizar el blanco). Hay una opción adicional para evitar la impresión de tinta blanca en la parte superior de la marca, para que pueda ser leída en el reverso.
  6. Haga clic en Aplicar.


Configure las opciones de Corte de Contorno

  1. Vaya a las propiedades de Corte de Contorno.
  2. Seleccione la opción Cortar Alrededor, podemos especificar una Distancia si es necesario (para añadir algo de sangrado alrededor de la imagen).
  3. Haga clic en Aplicar y en el botón Cortar... para abrir el menú del trazador de corte.
  4. Si queremos imprimir múltiples copias, podemos generarlas con la opción Mosaico.


Configurar el plotter de corte

  1. En las opciones de corte de contornos seleccione el plotter, Gunner CNC Flatbed Cutter por ejemplo. Si el plotter no está instalado, haga clic en Configurar y añádalo.
  2. Puede seleccionar la opción de conexión. Tanto la conexión FILE como la conexión USB están disponibles.
  3. Seleccione la opción <mirror cut> para cortar desde el final del rollo de impresión.


Generar el archivo plt

  1. Haga clic en el botón ¡Cortar! para generar el archivo plt con la información de corte o para enviar la información de corte directamente a la impresora si está configurada para enviar a través de USB.
  2. Mueva el cabezal de corte a la primera marca (abajo a la izquierda), y cargue el archivo de corte. Si utiliza la conexión USB directa, deberá posicionar el cabezal antes de enviar el archivo.
