本文档说明如何使用裁切机驱动选项。

请注意:此方法仅裁切图像周围的方形区域,而非轮廓裁切。



目录



创建对准标记

  1. 找到 裁切与对准标记

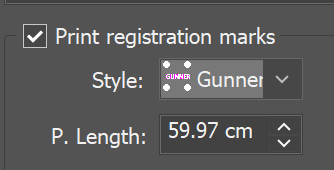

  2. 启用 打印和对准标记 选项。
  3. 选择合适的裁切样式(或裁切机的标记样式)。最常见的有:
    1. Gunner  标记为实心圆,间距适应拼接份数。
    2. Saga  标记为空白方块上的实心圆,间距适应拼接份数。
    3. Trimmer  单线标记,每次裁切对应一个标记。
  4. 对于 GunnerSaga,还有一个额外选项用于定义定位点之间的间距。此选项在生成多页 PLT 文件时可能会改变页面大小。

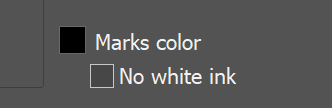

  5. 选择标记颜色(通常为黑色,但某些其他裁切机可能使用白色)。还有一个额外选项可防止在标记上打印白色墨水,以便从背面读取。
  6. 点击 应用


配置轮廓裁切选项

  1. 找到轮廓裁切属性。

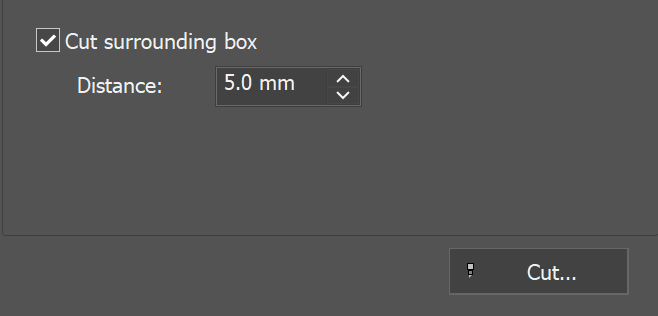

  2. 选择 裁切周边框 选项,如果需要可以指定距离(在图像周围添加出血位)。
  3. 点击 应用,然后点击 裁切...  按钮打开裁切机菜单。
  4. 如果需要打印多份,可以使用拼接 (Mosaic) 选项生成它们 。


配置裁切机

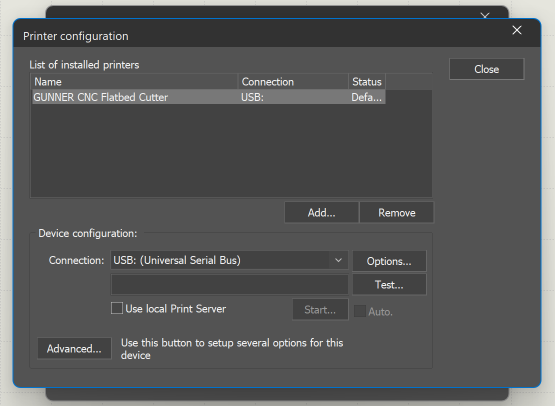

  1. 在轮廓裁切选项中,选择裁切机,例如 Gunner CNC Flatbed Cutter。如果裁切机未安装,点击 配置并添加它。
  2. 您可以选择连接方式。文件 (FILE)USB 连接均可用。

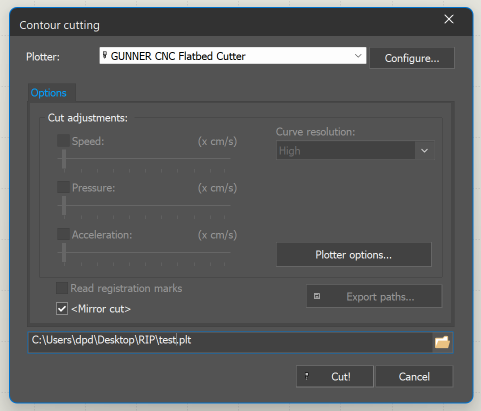

  3. 选择 <镜像裁切> 选项,以便从打印卷材末端开始裁切。


生成 plt 文件

  1. 点击 裁切! (Cut!) 按钮生成包含裁切信息的 plt 文件,或者如果配置为通过 USB 发送,则直接将裁切信息发送到打印机。
  2. 将裁切头移动到第一个标记(左下角),然后加载裁切文件。如果使用直接 USB 连接,则需要在发送文件前定位裁切头。
