概述
本指南介绍如何结合使用 柯尼卡美能达 FD-7 便携式分光仪与 neoStampa 校准向导。校准向导的完整流程描述请参阅 校准向导知识库.
设备配置
驱动连接
当设备连接到计算机并开机时,Windows 将自动安装设备驱动。如果驱动自动安装遇到问题,请按照以下说明操作。
使用随附的 USB 线缆将设备连接到计算机,并打开分光仪电源。打开 控制面板 | 设备管理器。在列表中,展开“其他设备”并选择 Konica Minolta FD-7。右键点击并选择 更新驱动程序软件…
浏览并选择 C:\Program Files\Inedit\neoStampa 10\required\
。点击 下一步 继续。
驱动安装开始,完成后点击 关闭。
在校准向导中配置

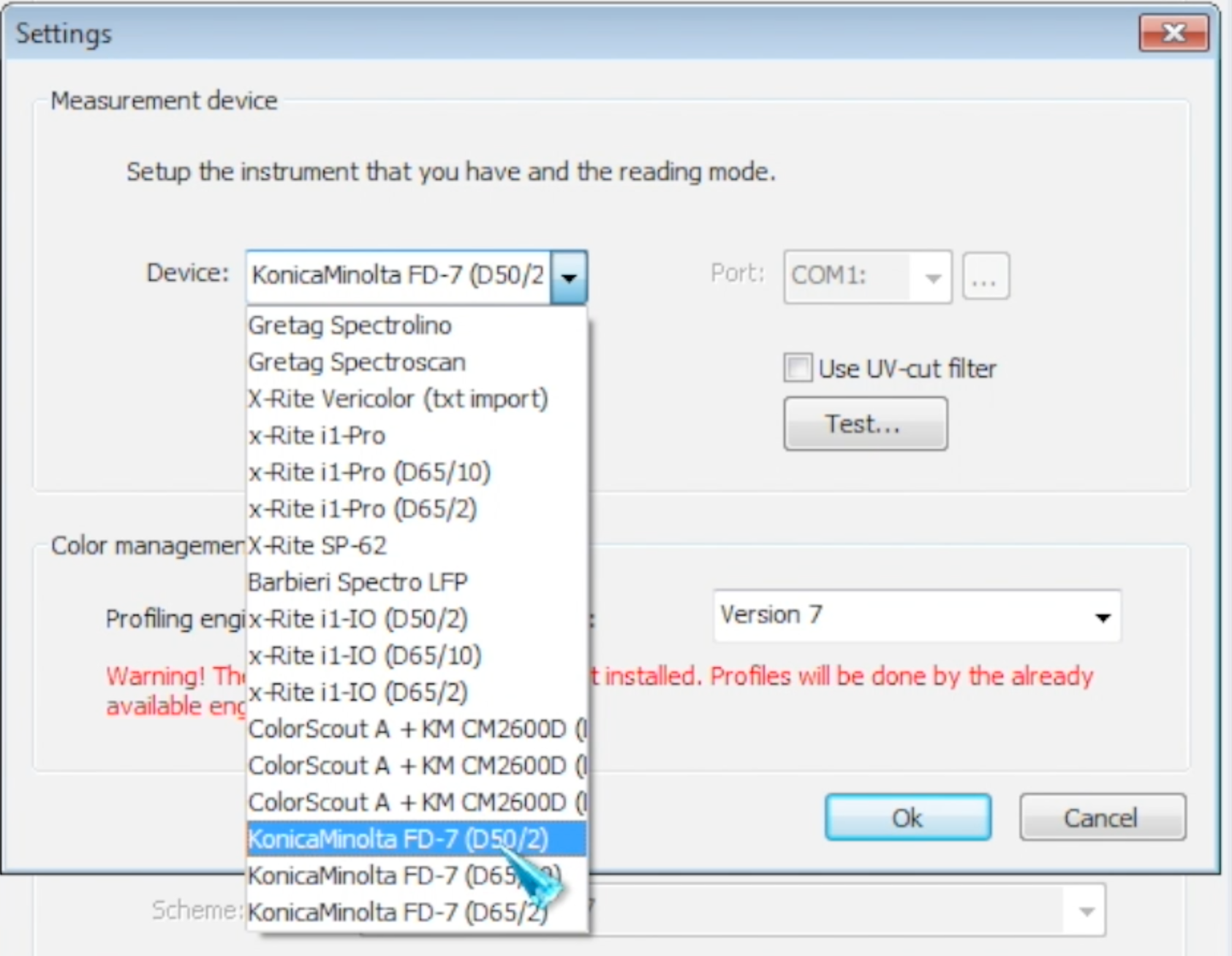

启动 校准向导。点击窗口底部的 配置…
从列表中选择设备。
操作流程
我们将描述读取 色彩分析工具目标参考色 的过程,该过程与读取 线性化 目标参考色的步骤相同。

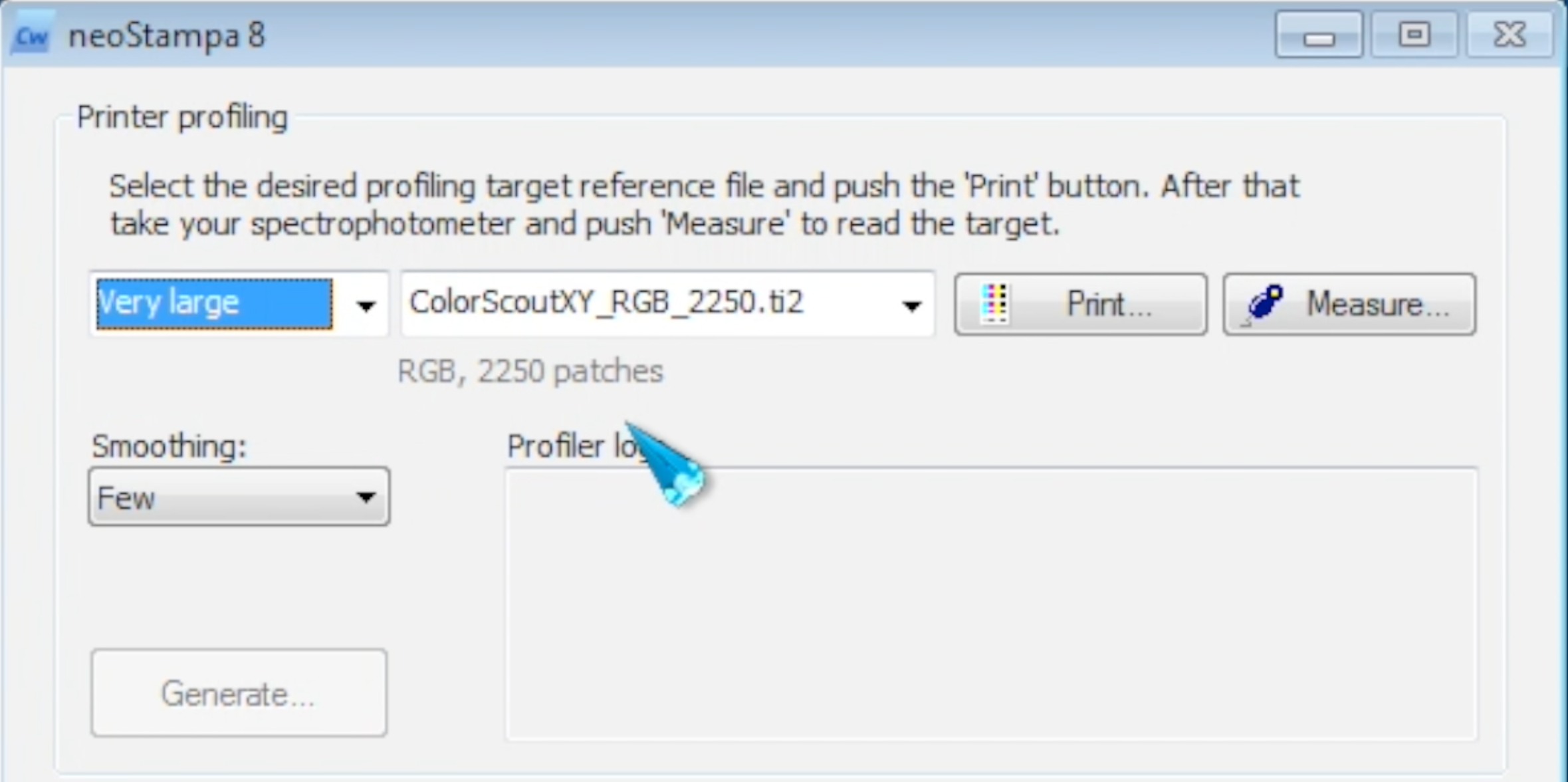

在校准向导的 打印机色彩分析 步骤中,根据您的设备,从 超大 到 小 中选择所需的目标参考色。点击 打印... 继续打印目标参考色,并根据需要准备介质(例如,进行水洗和蒸化)。

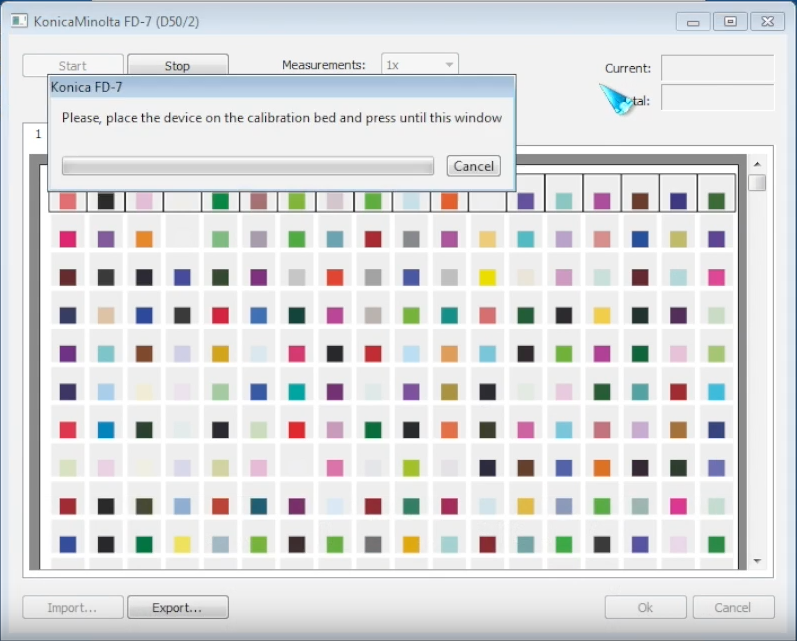

打印完成后,按下 测量... 按钮,测量对话框将打开。在读取目标参考色之前,必须进行白点校准。
将设备头部按压在其校准板上,直至灯光闪烁。您可以在设备头部的屏幕上查看结果。校准完成后,屏幕上的对话框会消失,您可以开始读取色块。

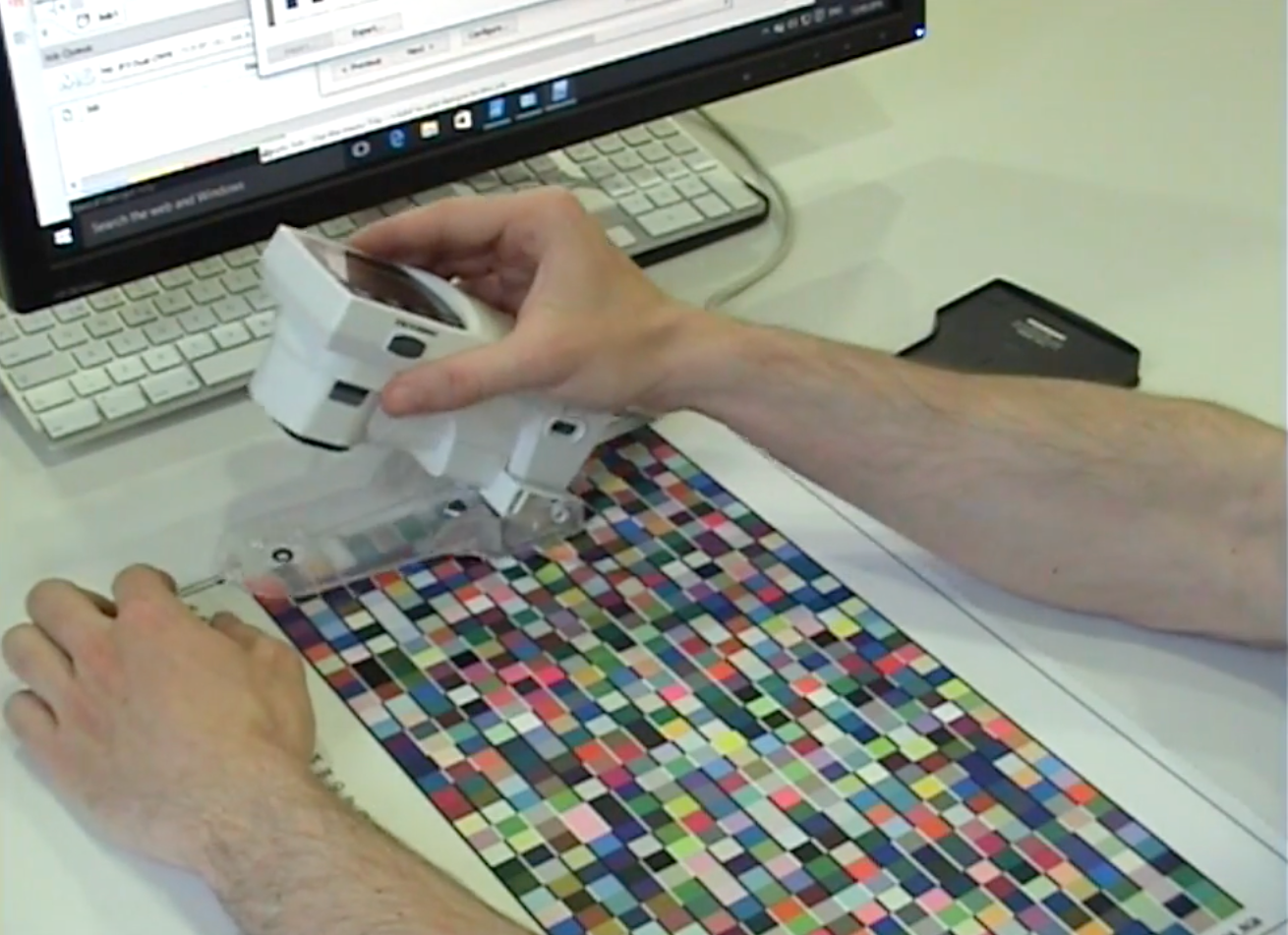

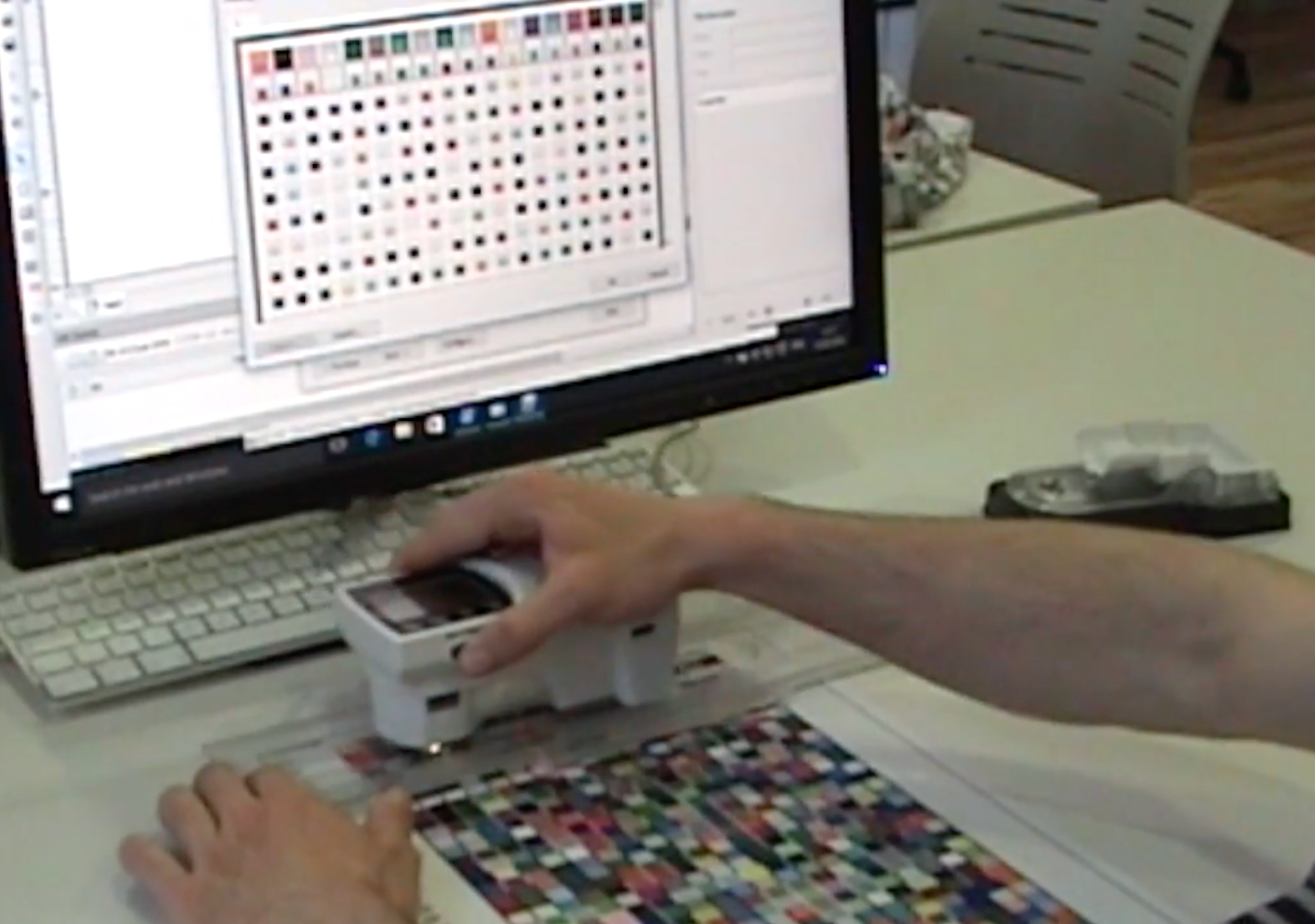

将定位尺放置在打印的目标参考色上。读数按水平方向逐行进行,从每行标有编号的一端开始。从最顶行开始,其编号必须与屏幕上读数对话框的编号匹配。将设备头部平稳地放在定位尺上,并在读取线条时按下左侧按钮。读取目标参考色的线条时,您可以在屏幕上看到进度。

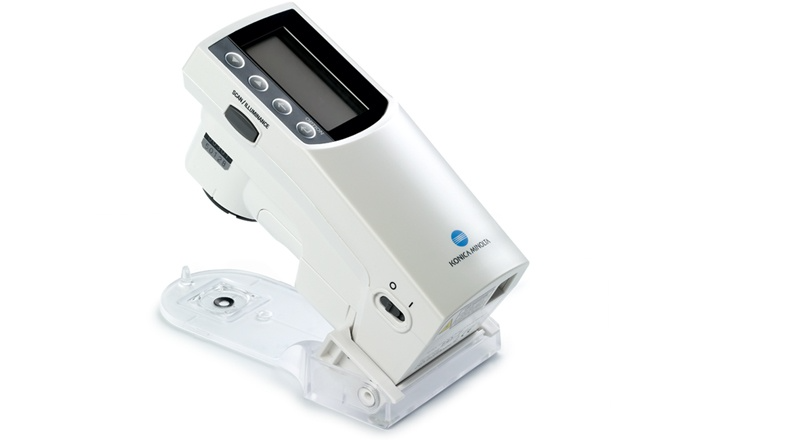

使用柯尼卡美能达 FD-7 设备读取打印品的另一种方式是 逐个测量。如前所述,首先进行白点校准。然后将设备背面的 目标参考色遮罩杆 拨到 解锁 位置。借助 目标参考色遮罩底座,逐个测量色块,按下黑色按钮。
视频教程
观看视频教程了解操作方法。
